Ответы к контрольной работе 1: КСР 1 - вариант 1.20 вариант 20

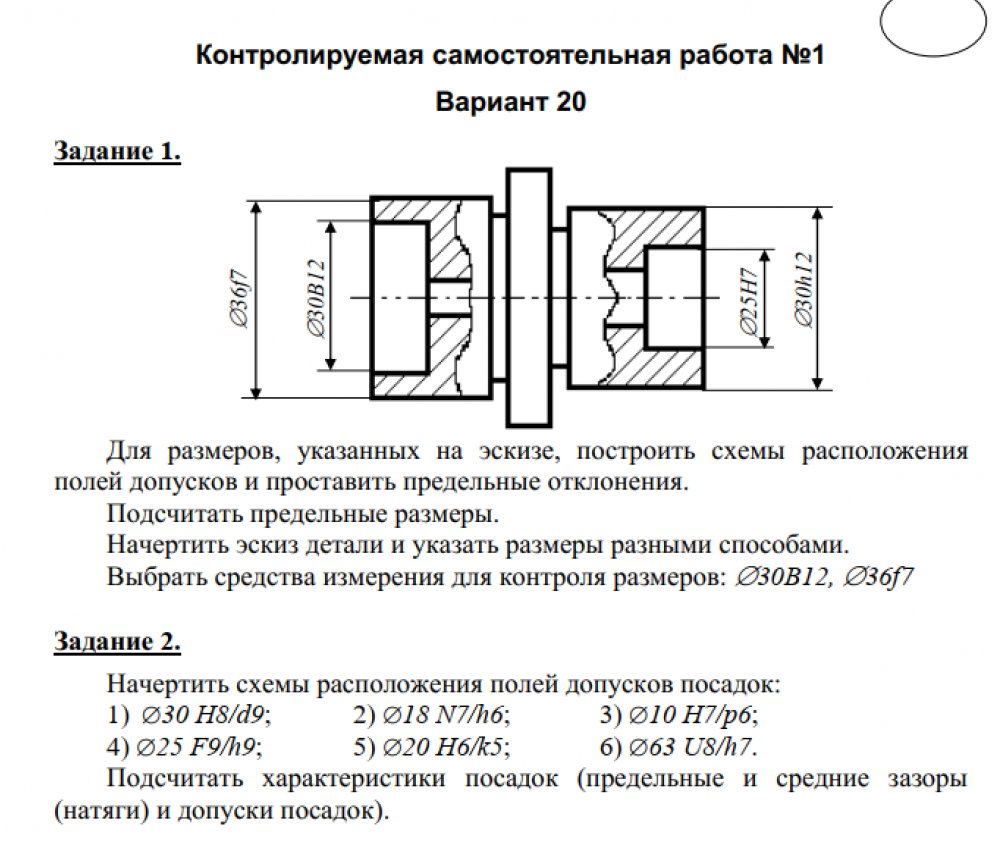

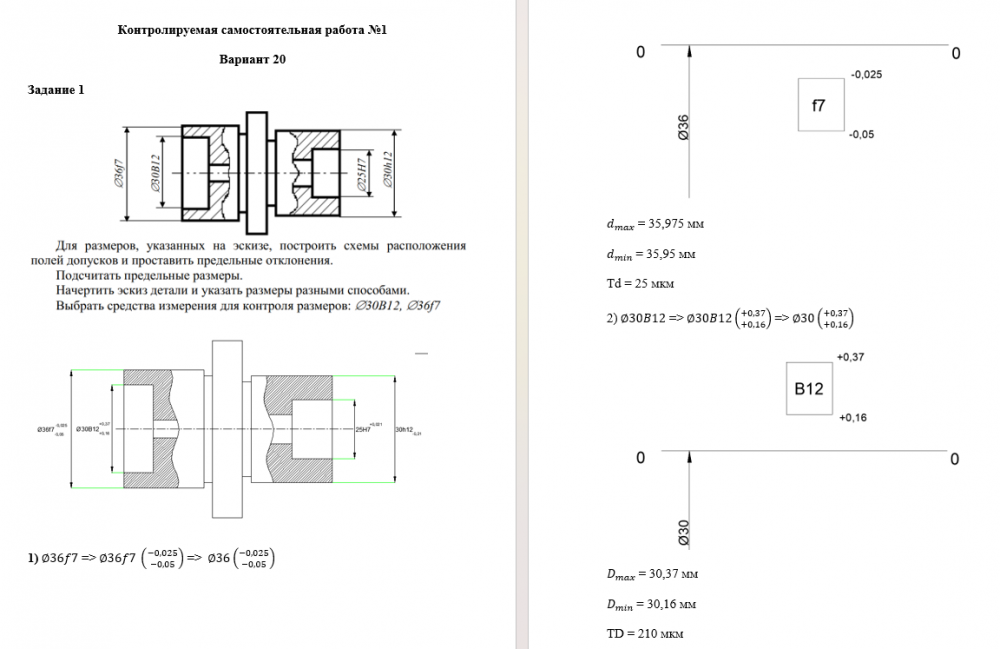

Задание 1.
Для размеров, указанных на эскизе, построить схемы расположения
полей допусков и проставить предельные отклонения.
Подсчитать предельные размеры.
Начертить эскиз детали и указать размеры разными способами.
Выбрать средства измерения для контроля размеров: 30B12, 36f7
Задание 2.
Начертить схемы расположения полей допусков посадок:
1) 30 H8/d9; 2) 18 N7/h6; 3) 10 H7/p6;
4) 25 F9/h9; 5) 20 H6/k5; 6) 63 U8/h7.
Подсчитать характеристики посадок (предельные и средние зазоры
(натяги) и допуски посадок).

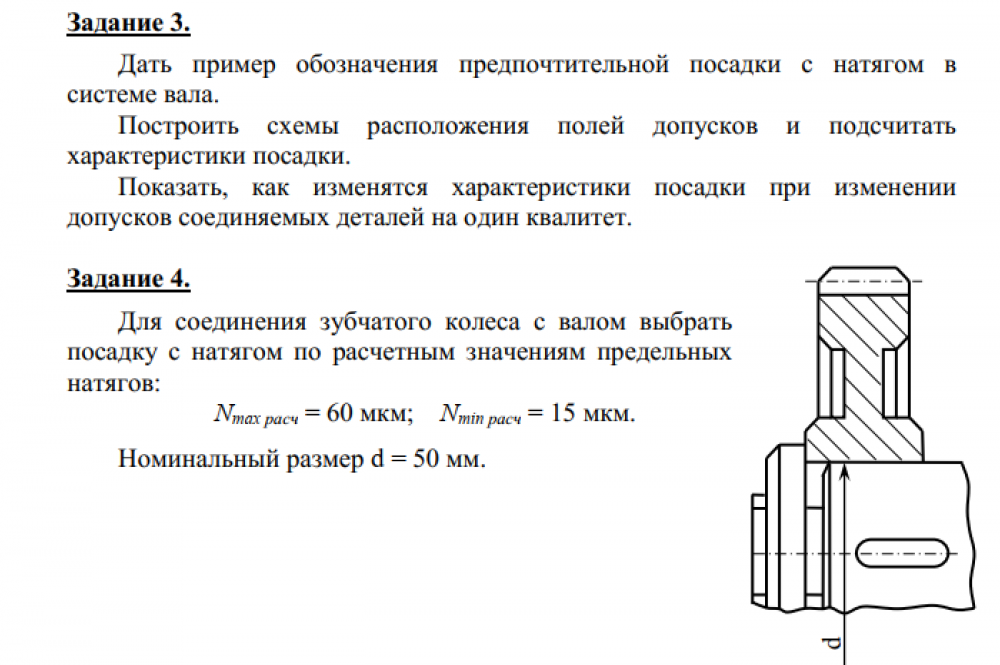

Задание 3.
Дать пример обозначения предпочтительной посадки с натягом в
системе вала.
Построить схемы расположения полей допусков и подсчитать
характеристики посадки.
Показать, как изменятся характеристики посадки при изменении
допусков соединяемых деталей на один квалитет.
Задание 4.
Для соединения зубчатого колеса с валом выбрать
посадку с натягом по расчетным значениям предельных
натягов:
Nmax расч = 60 мкм; Nmin расч = 15 мкм.
Номинальный размер d = 50 мм.
