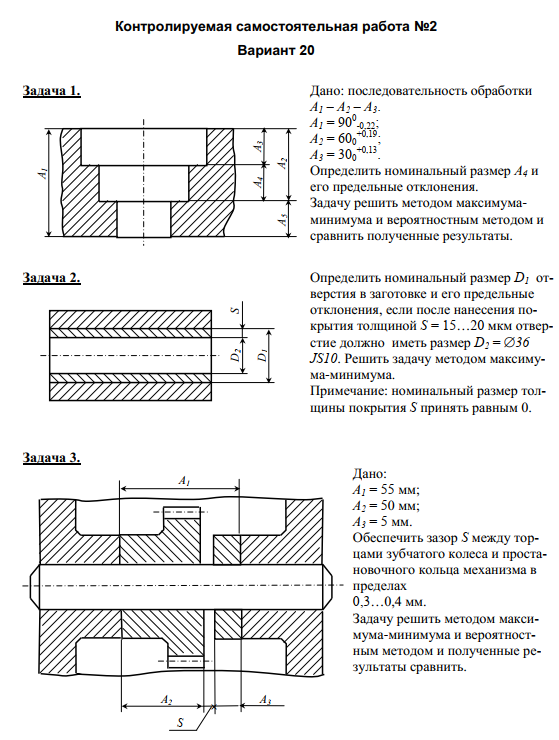

Контролируемая самостоятельная работа №2
Вариант 20

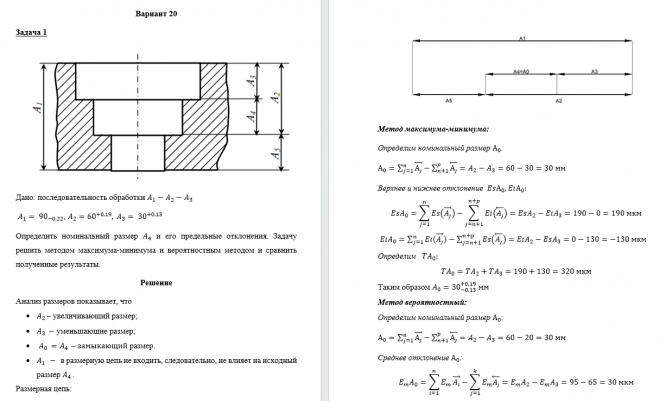

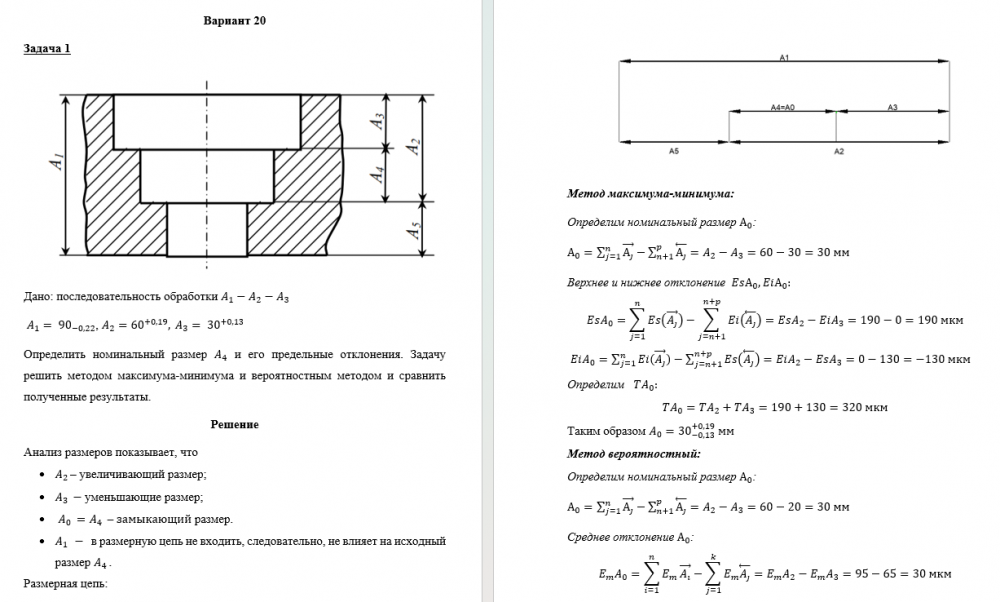

Задача 1. Дано: последовательность обработки
А1 – А2 – А3.
А1 = 900-0,22;
А2 = 600+0,19;
А3 = 300+0,13.
Определить номинальный размер А4 и
его предельные отклонения.
Задачу решить методом максимумаминимума и вероятностным методом и
сравнить полученные результаты.
Задача 2. Определить номинальный размер D1 отверстия в заготовке и его предельные
отклонения, если после нанесения покрытия толщиной S = 15…20 мкм отверстие должно иметь размер D2 = 36
JS10. Решить задачу методом максимума-минимума.
Примечание: номинальный размер толщины покрытия S принять равным 0.
Задача 3.
Дано:
А1 = 55 мм;
А2 = 50 мм;
А3 = 5 мм.
Обеспечить зазор S между торцами зубчатого колеса и простановочного кольца механизма в
пределах
0,3…0,4 мм.
Задачу решить методом максимума-минимума и вероятностным методом и полученные результаты сравнить.
А4 А |
А3 2 |
А5 |
D2 D1 |
А2 А3
А S
1

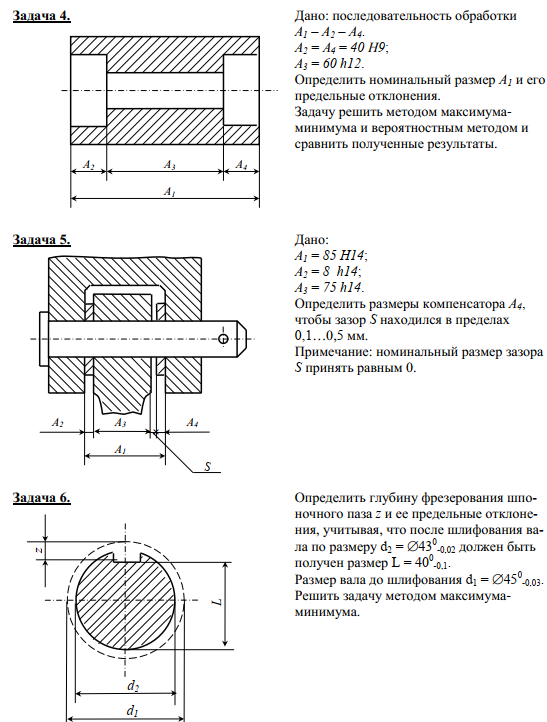

Задача 4. Дано: последовательность обработки
А1 – А2 – А4.
А2 = А4 = 40 Н9;
А3 = 60 h12.
Определить номинальный размер А1 и его
предельные отклонения.
Задачу решить методом максимумаминимума и вероятностным методом и
сравнить полученные результаты.
Задача 5. Дано:
А1 = 85 H14;
А2 = 8 h14;
А3 = 75 h14.
Определить размеры компенсатора А4,
чтобы зазор S находился в пределах
0,1…0,5 мм.
Примечание: номинальный размер зазора
S принять равным 0.
Задача 6. Определить глубину фрезерования шпоночного паза z и ее предельные отклонения, учитывая, что после шлифования вала по размеру d2 = 430-0,02 должен быть
получен размер L = 400-0,1.
Размер вала до шлифования d1 = 450-0,03.
Решить задачу методом максимумаминимума
Показать/скрыть дополнительное описание
Контролируемая самостоятельная работа №2 Вариант 20 Задача 1. Дано: последовательность обработки А 1 – А 2 – А 3 . А 1 = 90 0-0,22 ; А 2 = 60 0+0,19 ; А 3 = 30 0+0,13 . Определить номинальный размер А 4 и его предельные отклонения. Задачу решить методом максимумаминимума и вероятностным методом и сравнить полученные результаты. Задача 2. Определить номинальный размер D 1 отверстия в заготовке и его предельные отклонения, если после нанесения покрытия толщиной S = 15…20 мкм отверстие должно иметь размер D 2 = 36 JS10 . Решить задачу методом максимума-минимума. Примечание: номинальный размер толщины покрытия S принять равным 0. Задача 3.
Дано: А 1 = 55 мм; А 2 = 50 мм; А 3 = 5 мм. Обеспечить зазор S между торцами зубчатого колеса и простановочного кольца механизма в пределах 0,3…0,4 мм. Задачу решить методом максимума-минимума и вероятностным методом и полученные результаты сравнить. А 4 А А 3 2 А 5 А 1 D 2 D 1 S А 2 А 3 А S 1 Задача 4. Дано: последовательность обработки А 1 – А 2 – А 4 . А 2 = А 4 = 40 Н9 ; А 3 = 60 h12 . Определить номинальный размер А 1 и его предельные отклонения. Задачу решить методом максимумаминимума и вероятностным методом и сравнить полученные результаты. Задача 5. Дано: А 1 = 85 H14 ; А 2 = 8 h14 ; А 3 = 75 h14 .
Определить размеры компенсатора А 4 , чтобы зазор S находился в пределах 0,1…0,5 мм. Примечание: номинальный размер зазора S принять равным 0. Задача 6. Определить глубину фрезерования шпоночного паза z и ее предельные отклонения, учитывая, что после шлифования вала по размеру d 2 = 43 0-0,02 должен быть получен размер L = 40 0-0,1 . Размер вала до шлифования d 1 = 45 0-0,03 . Решить задачу методом максимумаминимума .
