ДЗ 2: Кинематика плоского движения твердого тела вариант 18
Описание
Вариант 18
Кинематика плоскогодвижения твёрдоготела – задачи с однойстепенью свободы
В каждой из предлагаемых задач рассматриваетсяплоский механизм, занимающий в данный моментвремени t = 1 c положение, показанное на рисунке.
Ответить на вопросы, поставленные в задачах,считая, что качение катков по основаниюпроисходит без скольжения.
No | Схема | Условие |

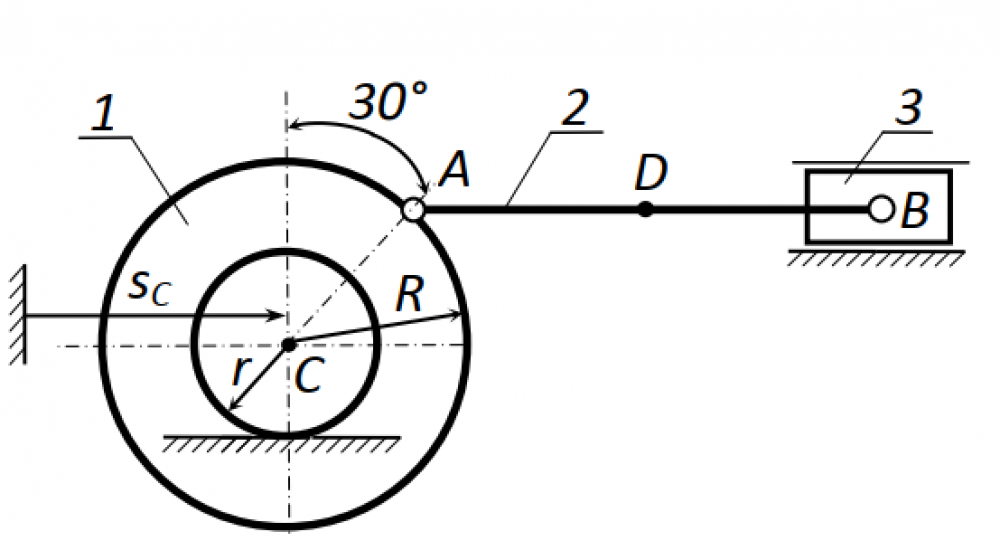

18 | Для данного положения механизма определить скорости и ускорения точек A и B, угловые скорости и ускорения звеньев 1 и 2, если sC = t2 - t м, АВ = 1,0 м, AD = BD, R = 0,4 м, r=0,2 м. Скорости и ускорения точек звена 2 проверить с помощью МЦС и МЦУ. | |
Показать/скрыть дополнительное описание
Вариант 18 Кинематика плоскогодвижения твёрдоготела – задачи с однойстепенью свободы В каждой из предлагаемых задач рассматривается плоский механизм, занимающий в данный момент времени t = 1 c положение, показанное на рисунке. Ответить на вопросы, поставленные в задачах, считая, что качение катков по основанию происходит без скольжения. No Схема Условие 18 Для данного положения механизма определить скорости и ускорения точек A и B, угловые скорости и ускорения звеньев 1 и 2, если sC = t2 - t м, АВ = 1,0 м, AD = BD, R = 0,4 м, r=0,2 м. Скорости и ускорения точек звена 2 проверить с помощью МЦС и МЦУ.
.
Характеристики домашнего задания
Список файлов
- 18.docx 140,77 Kb
