Ответы к контрольной работе 1: КСР 1 - вариант 1.17 вариант 17

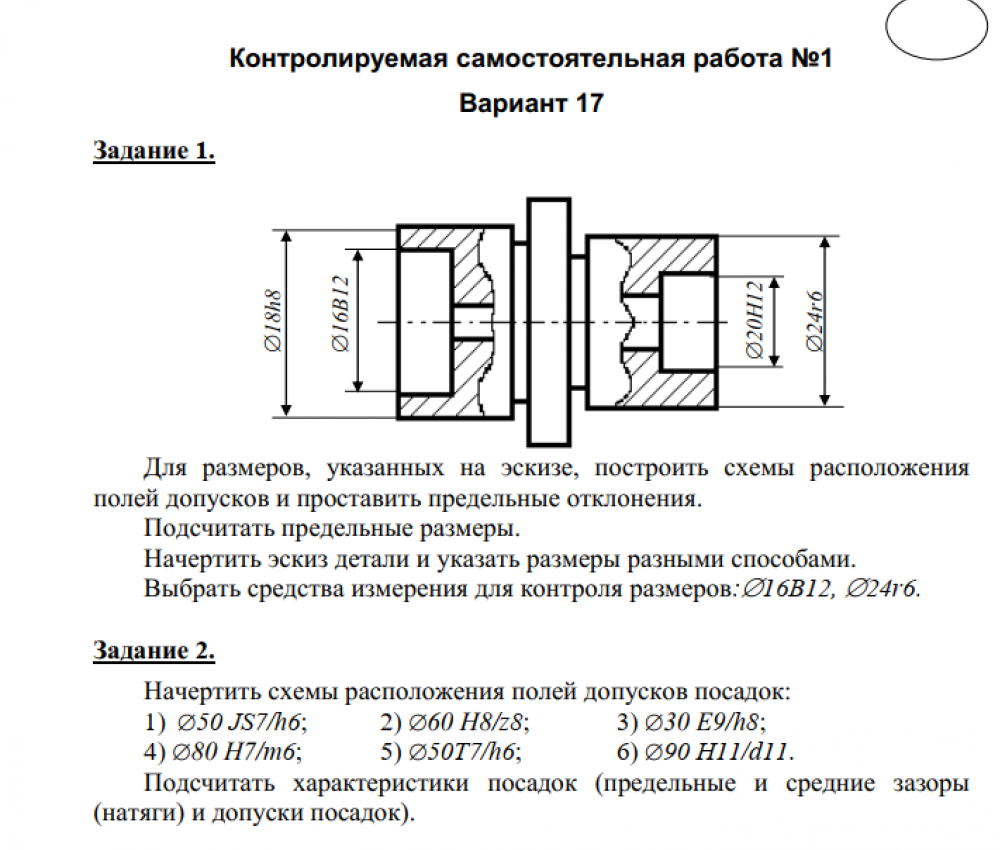

Задание 1.
Для размеров, указанных на эскизе, построить схемы расположения
полей допусков и проставить предельные отклонения.
Подсчитать предельные размеры.
Начертить эскиз детали и указать размеры разными способами.
Выбрать средства измерения для контроля размеров:16B12, 24r6.
Задание 2.
Начертить схемы расположения полей допусков посадок:
1) 50 JS7/h6; 2) 60 Н8/z8; 3) 30 Е9/h8;
4) 80 Н7/m6; 5) 50T7/h6; 6) 90 H11/d11.
Подсчитать характеристики посадок (предельные и средние зазоры
(натяги) и допуски посадок).

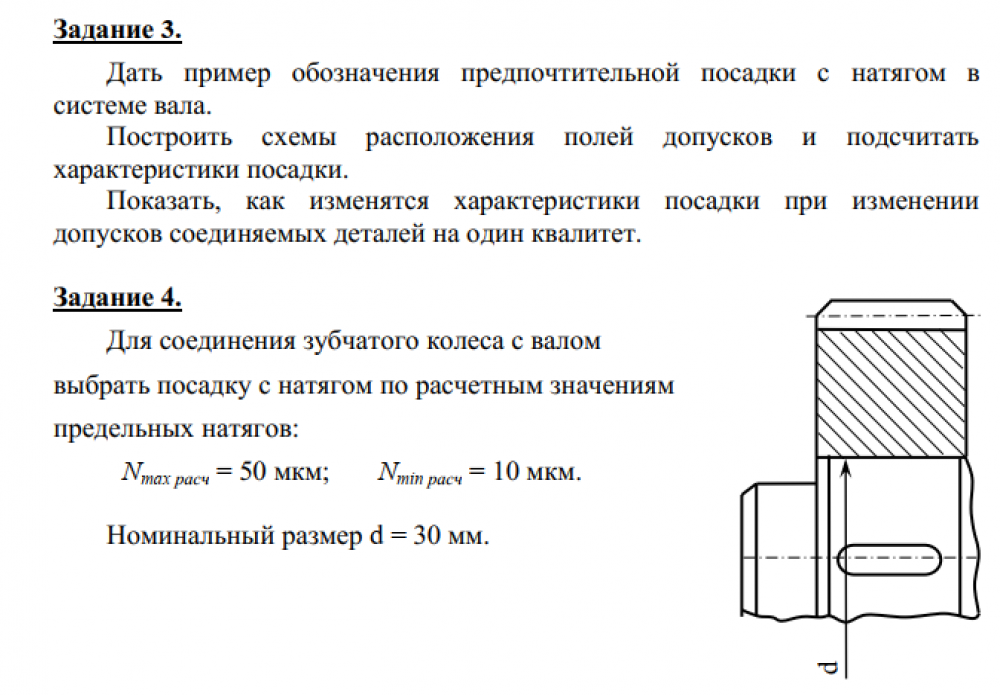

Задание 3.
Дать пример обозначения предпочтительной посадки с натягом в
системе вала.
Построить схемы расположения полей допусков и подсчитать
характеристики посадки.
Показать, как изменятся характеристики посадки при изменении
допусков соединяемых деталей на один квалитет.
Задание 4.
Для соединения зубчатого колеса с валом
выбрать посадку с натягом по расчетным значениям
предельных натягов:
Nmax расч = 50 мкм; Nmin расч = 10 мкм.
Номинальный размер d = 30 мм.
