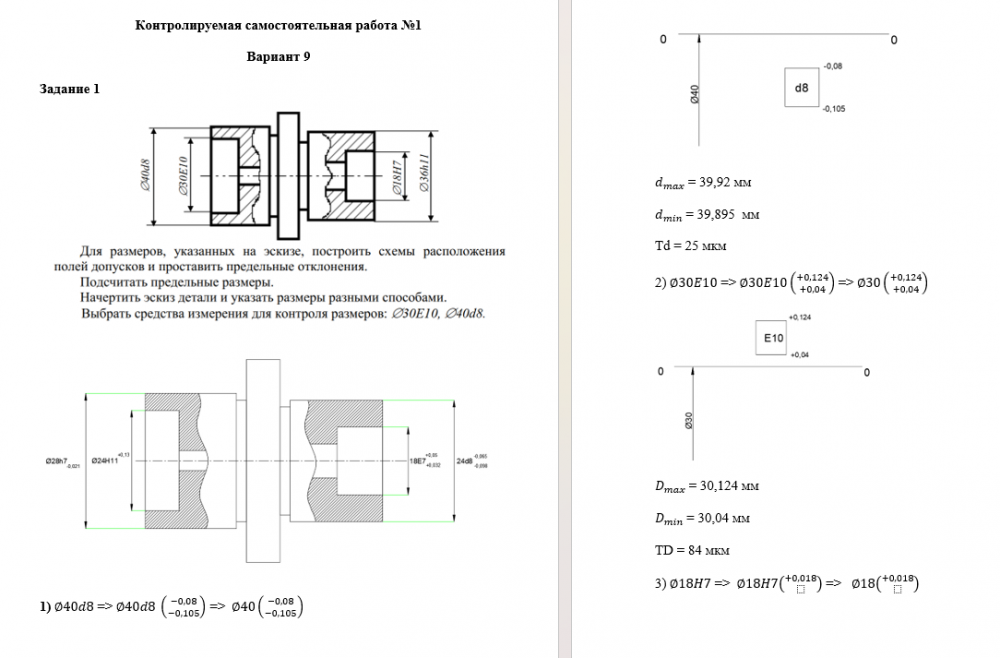

Ответы к контрольной работе 1: КСР 1 - вариант 1.9 вариант 9

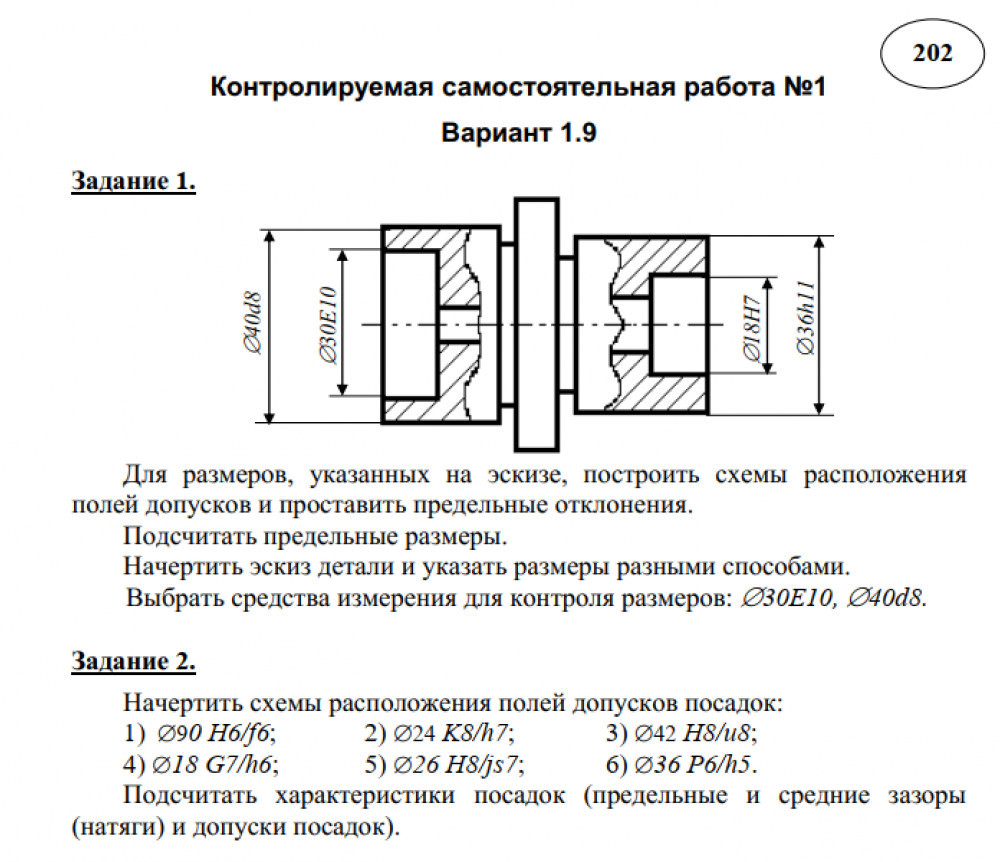

Задание 1.
Для размеров, указанных на эскизе, построить схемы расположения
полей допусков и проставить предельные отклонения.
Подсчитать предельные размеры.
Начертить эскиз детали и указать размеры разными способами.
Выбрать средства измерения для контроля размеров: 30E10, 40d8.
Задание 2.
Начертить схемы расположения полей допусков посадок:
1) 90 H6/f6; 2) 24 K8/h7; 3) 42 H8/u8;
4) 18 G7/h6; 5) 26 H8/js7; 6) 36 P6/h5.
Подсчитать характеристики посадок (предельные и средние зазоры
(натяги) и допуски посадок).

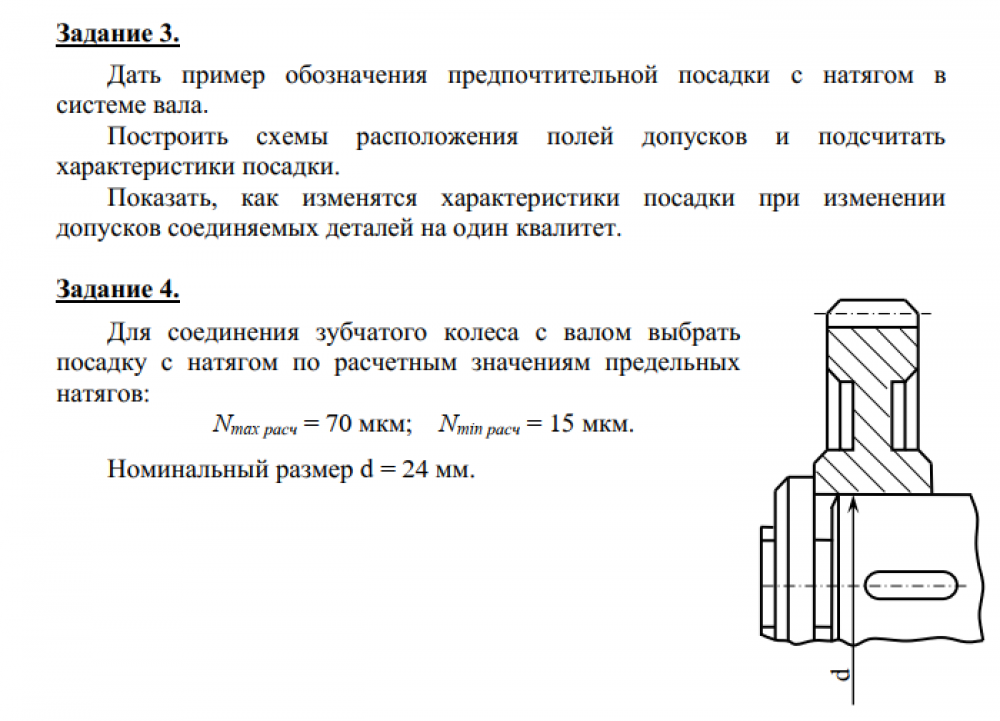

Задание 3.
Дать пример обозначения предпочтительной посадки с натягом в
системе вала.
Построить схемы расположения полей допусков и подсчитать
характеристики посадки.
Показать, как изменятся характеристики посадки при изменении
допусков соединяемых деталей на один квалитет.
Задание 4.
Для соединения зубчатого колеса с валом выбрать
посадку с натягом по расчетным значениям предельных
натягов:
Nmax расч = 70 мкм; Nmin расч = 15 мкм.
Номинальный размер d = 24 мм.
