Задача 2: Задача 2-24 вариант 24
Описание
Задача 2-24 (Куколевский И.И.)

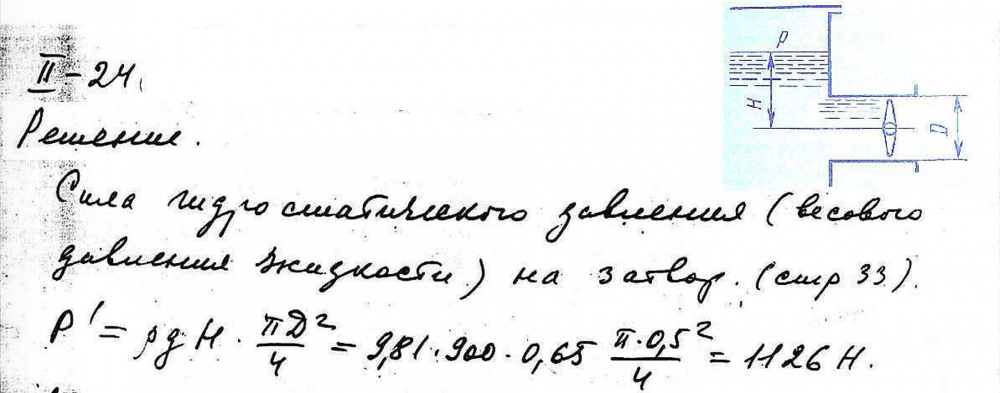

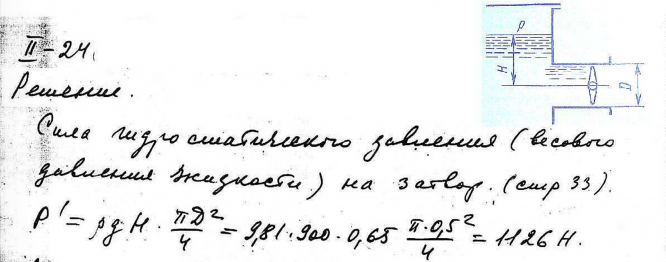

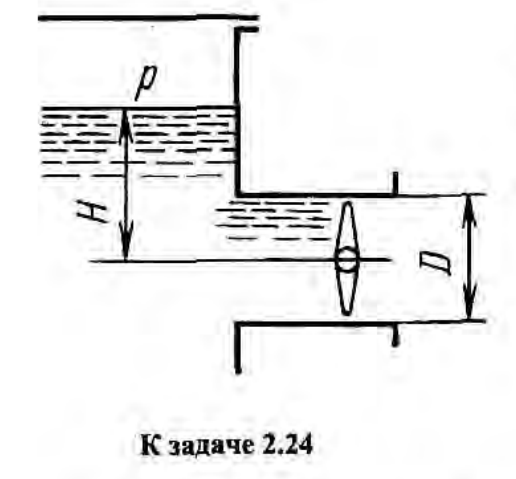

Закрытый резервуар с жидкостью (плотностью р = 900 кг/м3) имеет выпускную трубу диаметром D = 0,5 м, перекрытую дисковым затвором. Избыточное давление в резервуаре P = 8кПа; H = 0,65м. Найти силу давления Р на клапан затвора и момент М этой силы относительно оси поворота затвора. Каковы будут сила давления Р' и момент M', если над жидкостью давление станет равным атмосферному?Ответ. Р = 2700Н: M = 27 Н*м; Р' = 1130 H; М' = М.
ДЕМО
Характеристики решённой задачи
Номер задания
Вариант
Теги
Просмотров
111
Покупок
13
Качество
Скан рукописных листов
Размер
203,67 Kb
Список файлов
- 2-24.jpg 203,67 Kb
