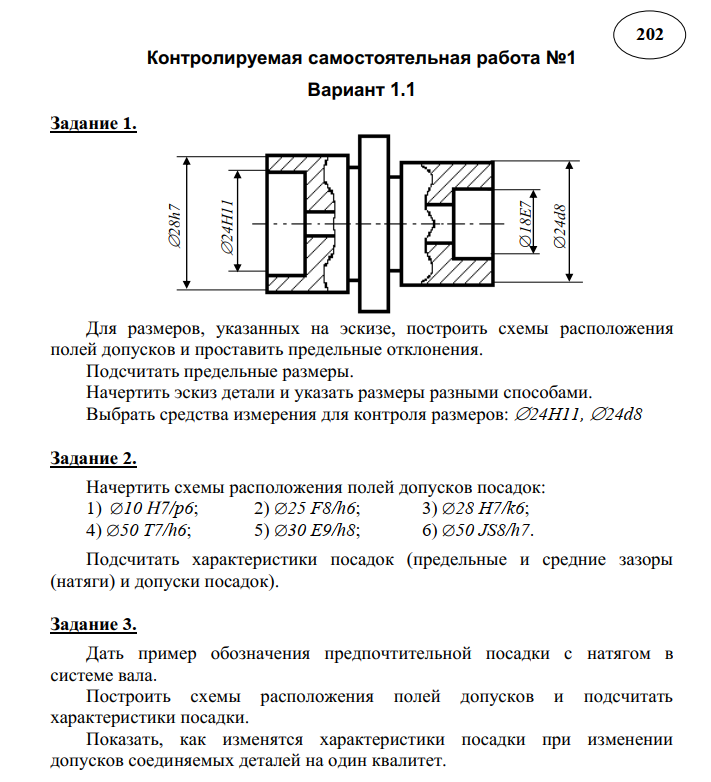

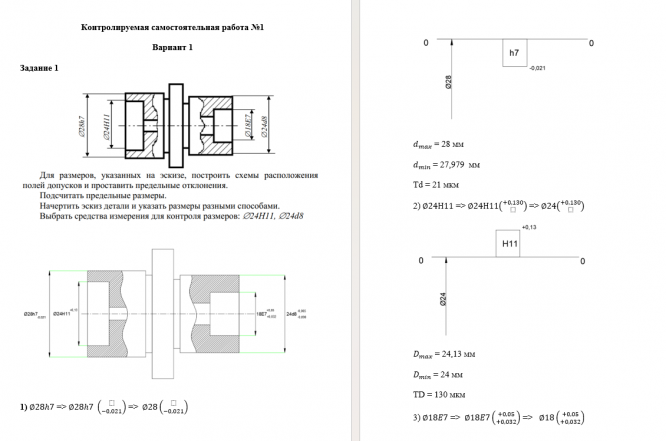

Ответы к контрольной работе 1: КСР 1 - вариант 1.1 вариант 1

Задание 1.
Для размеров, указанных на эскизе, построить схемы расположения
полей допусков и проставить предельные отклонения.
Подсчитать предельные размеры.
Начертить эскиз детали и указать размеры разными способами.
Выбрать средства измерения для контроля размеров: 24H11, 24d8
Задание 2.
Начертить схемы расположения полей допусков посадок:
1) 10 Н7/p6; 2) 25 F8/h6; 3) 28 H7/k6;
4) 50 T7/h6; 5) 30 E9/h8; 6) 50 JS8/h7.
Подсчитать характеристики посадок (предельные и средние зазоры
(натяги) и допуски посадок).
Задание 3.
Дать пример обозначения предпочтительной посадки с натягом в
системе вала.
Построить схемы расположения полей допусков и подсчитать
характеристики посадки.
Показать, как изменятся характеристики посадки при изменении
допусков соединяемых деталей на один квалитет.

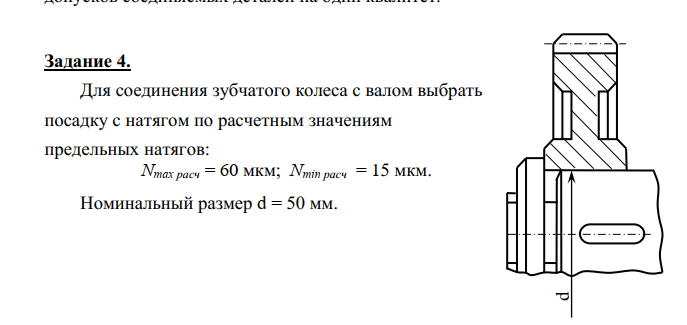

Задание 4.
Для соединения зубчатого колеса с валом выбрать
посадку с натягом по расчетным значениям
предельных натягов:
Nmax расч = 60 мкм; Nmin расч = 15 мкм.
Номинальный размер d = 50 мм.
