Задача 1: Задача 1-4 вариант 4
Описание
Задача 1-4 (Куколевский И.И.)

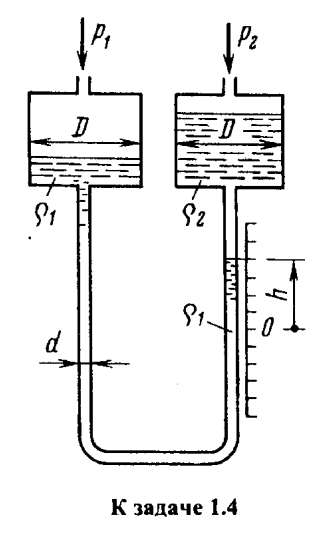

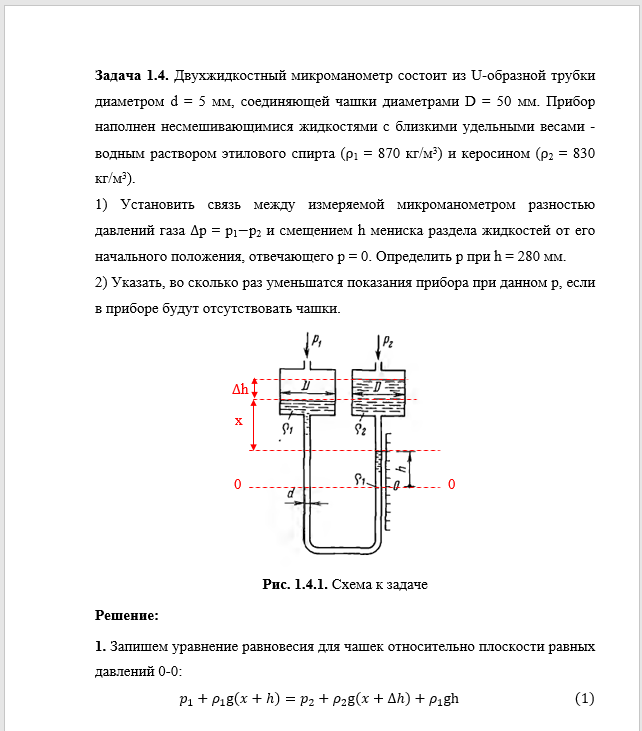

Двухжидкостный микроманометр состоит из U-образной трубки диаметром d = 5 мм, соединяющей чашки диаметрами D = 50 мм. Прибор наполнен несмешивающимися жидкостями с близкими удельными весами -водным раствором этилового спирта (ρ1 = 870 кг/м3) и керосином (ρ2 = 830 кг/м3).1) Установить связь между измеряемой микроманометром разностью давлений газа ∆р = р1−р2 и смещением h мениска раздела жидкостей от его начального положения, отвечающего р = 0. Определить р при h = 280 мм.
2) Указать, во сколько раз уменьшатся показания прибора при данном р, если в приборе будут отсутствовать чашки.
ДЕМО
Показать/скрыть дополнительное описаниеДвухжидкостный микроманометр состоит из U-образной трубки диаметром d = 5 мм, соединяющей чашки диаметрами D = 50 мм. Прибор наполнен несмешивающимися жидкостями с близкими удельными весами -водным раствором этилового спирта (ρ 1 = 870 кг/м 3 ) и керосином (ρ 2 = 830 кг/м 3 ). 1) Установить связь между измеряемой микроманометром разностью давлений газа ∆р = р 1 −р 2 и смещением h мениска раздела жидкостей от его начального положения, отвечающего р = 0. Определить р при h = 280 мм. 2) Указать, во сколько раз уменьшатся показания прибора при данном р, если в приборе будут отсутствовать чашки..
