Вопросы/задания к тесту/контрольной: Расчёт статически определимых балок и рам
Описание

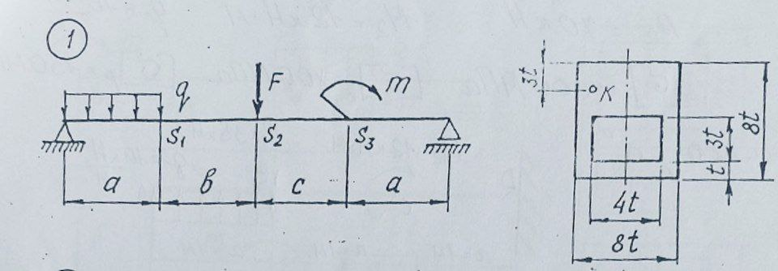

Схема№1
Вариант№18
Задание
Для всех заданных балок построить эторы поперечных сил Q (кН) и изгибающих моментов М (кН*м), а также выполнить следующие задания:
1) Для комплекта из 3 балок подобрать поперечные сечения из условия прочности по допускаемым напряжениям:
- для первой балки (консоль) двутавровое сечение и прямоугольное сечение (h=1.5b);
- для второй балки - круглое сечение диаметром d;
- для третьей балки - сечение, составленное из двух швеллеров.
2) Для балки определить размер t составного поперечного сечения из условия прочности.
3)Для рамы требуется:
- определить реакции в опорах,
- построить эпюры поперечных сил Q, изгибающих моментов М и продольных сил N;
- проверить правильность построения этор, рассмотрен статическое равновесие жестких узлов.

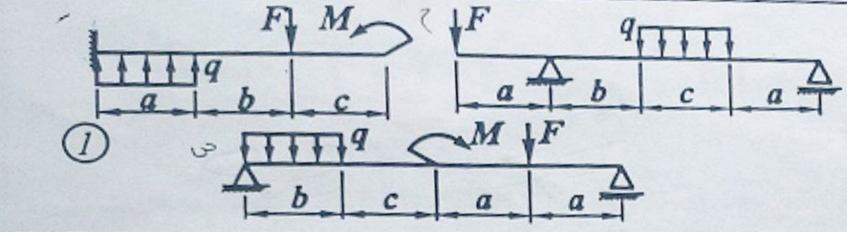

Исходные данные для балок:
№ | Нагрузки | Длины участков | , МПа | , МПа | ||||
F,кН | q,кН/м | M, кН м | a,м | b,м | c,м | |||
18 | 12 | 16 | 6 | 1,0 | 1,2 | 1,4 | 140 | |

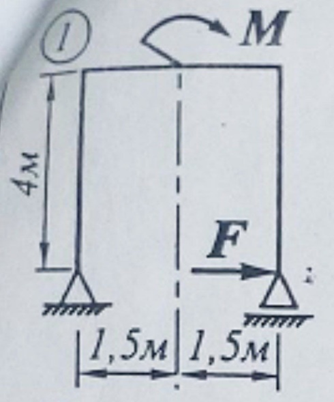

Исходные данные для рам:
№ | Нагрузки | ||
F,кН | q,кН/м | M,кН*м | |
18 | 20 | 14 | 4 |
