Ответы к контрольной работе: РГЗ № 4 вариант 13
Описание
1 Растяжение-сжатие стержня

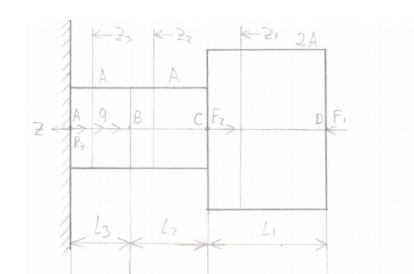

Задание: Для стального стержня круглого поперечного сечения, находящегося под действием осевых сил F1, и F2 и распределенной нагрузки q, требуется: построить в масштабе эпюры продольных сил Nz; из условия прочности определить площадь опасного сечения стержня; построить в масштабе эпюры напряжений; построить эпюры перемещений в масштабе при заданных соотношениях площадей сечений. Собственным весом стержня пренебречь.
Дано: E=2⋅105 МПа ; [σ]=160 МПа ; l1=0,3 м; l2=0,2 м; l3=0,15 м; F1=20 кН ; F2=25 кН ; q=30 кН /м; A1=2 A; A2=A3=A
![]()
Задание: Для стального стержня круглого поперечного сечения, находящегося под действием осевых сил F1, и F2 и распределенной нагрузки q, требуется: построить в масштабе эпюры продольных сил Nz; из условия прочности определить площадь опасного сечения стержня; построить в масштабе эпюры напряжений; построить эпюры перемещений в масштабе при заданных соотношениях площадей сечений. Собственным весом стержня пренебречь.
Дано: E=2⋅105 МПа ; [σ]=160 МПа ; l1=0,3 м; l2=0,2 м; l3=0,15 м; F1=20 кН ; F2=25 кН ; q=30 кН /м; A1=2 A; A2=A3=A
