Воздух засасывается двигателем из атмосферы, проходит через воздухоочиститель и затем по трубе диаметром d1 = 50 мм подается к карбюратору. Плотность воздуха р=1,28 кг/м3. Определить разрежение в горловине диффузора диаметром d2 = 25 мм (сечение 2-2)
Описание

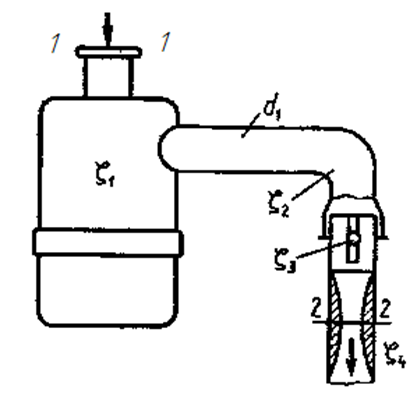

Воздух засасывается двигателем из атмосферы, проходит через воздухоочиститель и затем по трубе диаметром d1 = 50 мм подается к карбюратору. Плотность воздуха р=1,28 кг/м3. Определить разрежение в горловине диффузора диаметром d2 = 25 мм (сечение 2-2) при расходе воздуха Q =0,05м3/с. Принять следующие коэффициенты сопротивления: воздухоочистителя ξ1 = 5; колена ξ2=1; воздушной заслонки ξ3 = 0,5 (отнесены к скорости в трубе); сопла ξ4 = 0,05 (отнесен к скорости в горловине диффузора).
