На рисунке представлена схема главного тормозного цилиндра автомобиля в момент торможения. Определить силу А, которую необходимо приложить к педали тормоза, чтобы давление в рабочих цилиндрах передних колес было P1 = 6 МПа. Каким при этом будет давле
Описание

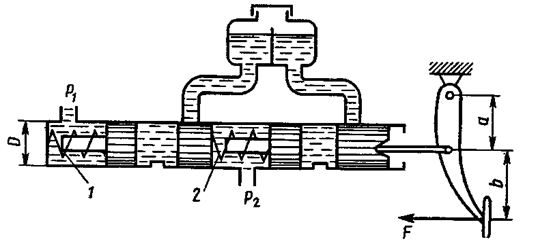

На рисунке представлена схема главного тормозного цилиндра автомобиля в момент торможения. Определить силу А, которую необходимо приложить к педали тормоза, чтобы давление в рабочих цилиндрах передних колес было P1 = 6 МПа. Каким при этом будет давление в рабочих цилиндрах задних колес P2? При расчете принять: усилие пружины F1=100 Н, пружины 2 F2=150 Н, d = 20 мм, а = 60 мм, b=180 мм. Силами трения пренебречь.
Характеристики решённой задачи
Учебное заведение
МГТУ им. Н.Э.БауманаНомер задания
Вариант
Программы
Теги
Просмотров
7
Качество
Идеальное компьютерное
Размер
22,07 Kb
Преподаватели
Список файлов
1-49.docx
