Задача 1-29 (Куколевский И.И.)
Зарядка пневматического аккумулятора (повышение давления воздуха в нем) производится при перемещении в цилиндре аккумулятора поршня из нижнего его положения в верхнее. Перемещение поршня осуществляется силой, действующей на торец штока поршня со стороны воды, нагнетаемой под шток насосом аккумулятора.

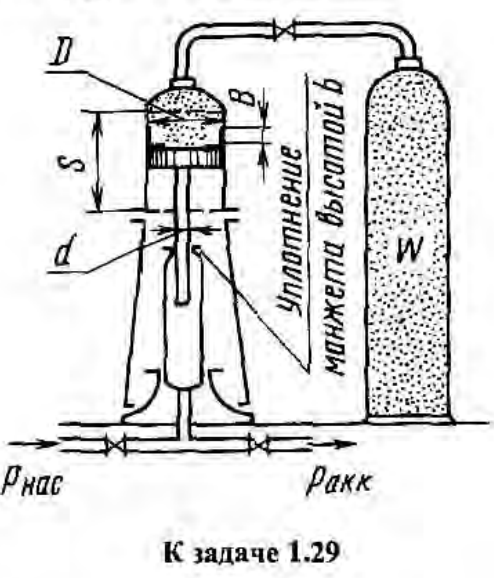

Определить: 1) Давление воздуха при верхнем и нижнем положениях поршня, если пневматический аккумулятор имеет размеры по эскизу: диаметры d = 135 мм. и D = 600 мм; ход S = 1400 мм; манжеты b = 20 мм. и В = 25 мм; W=1,5 м3. Максимальное давление, развиваемое насосами при зарядке аккумулятора, Pнас = 30 МПа. Коэффициент трения в манжетах f = 0,1.
2) Максимальное и минимальное давления воды, развиваемые аккумулятором. При расчетах полагать движение поршня равномерным и процесс сжатия воздуха в .аккумуляторе изотермическим.
Ответ. 1) Pвозд= 1,4 МПа и 1,1 МПа. 2) Рводы = 25,7 атм и 20 МПа.
Определить: 1) Давление воздуха при верхнем и нижнем положениях поршня, если пневматический аккумулятор имеет размеры по эскизу: диаметры d = 135 мм. и D = 600 мм; ход S = 1400 мм; манжеты b = 20 мм. и В = 25 мм; W=1,5 м3. Максимальное давление, развиваемое насосами при зарядке аккумулятора, Pнас = 30 МПа. Коэффициент трения в манжетах f = 0,1.
2) Максимальное и минимальное давления воды, развиваемые аккумулятором. При расчетах полагать движение поршня равномерным и процесс сжатия воздуха в .аккумуляторе изотермическим.
Ответ. 1) Pвозд= 1,4 МПа и 1,1 МПа. 2) Рводы = 25,7 атм и 20 МПа.

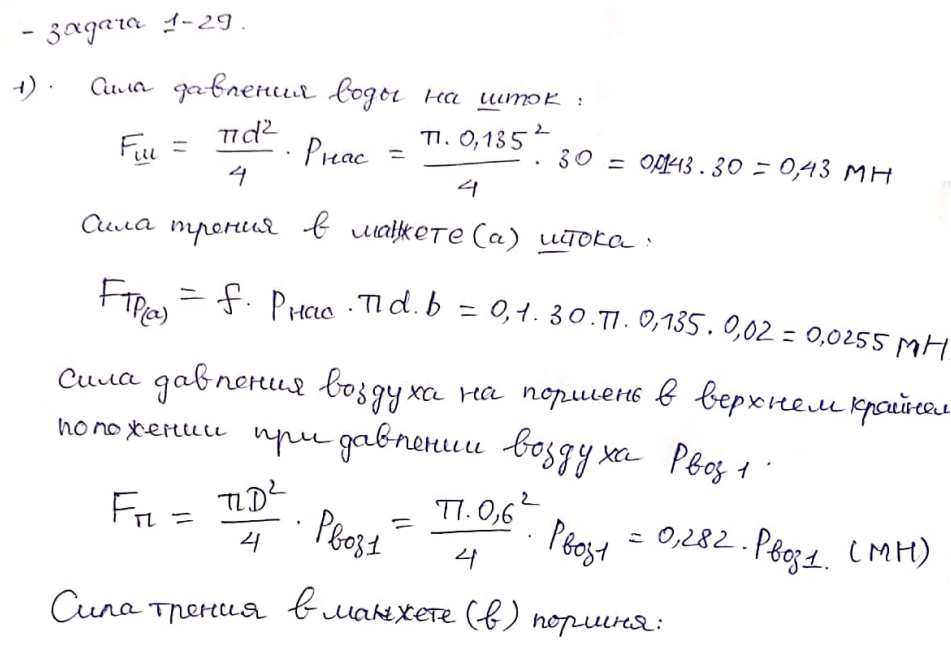

ДЕМО
