Задача 8: Задача 8-9 вариант 9
Описание

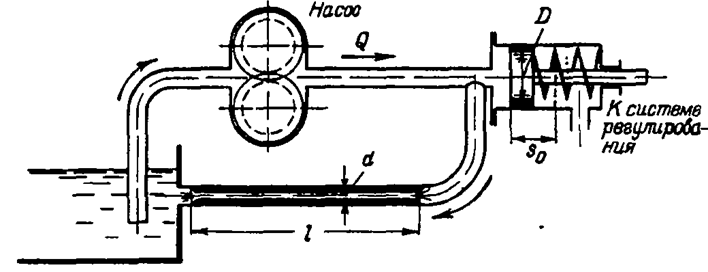

В регуляторе скорости гидротурбины применен так называемый гидравлический маятник. При изменении числа оборотов регулируемой турбины изменяется расход жидкости, прокачиваемой насосом маятника через калиброванную трубку, вследствие чего изменяется сила давления на поршень, и последний, меняя поджатие пружины, оказывает воздействие на систему регулирования. Определить диаметр d калиброванной трубки так, чтобы при подаче насоса Q=0,39 л/сек (что соответствует рабочему числу оборотов турбины) сжатие пружины было S0 = 60 мм. Жесткость пружины С = 7,5 Н/см, длина трубки l = 0,7 м и вязкость масла 0,3 П. Диаметр поршня D = 30 мм. Сопротивлением подводящих труб пренебречь,
