Редукционный клапан предназначен для обеспечения постоянного давления на выходе из него p2=11 МПа. Определить требуемые жесткость пружины и ее предварительное поджатие (при полностью открытом клапане), обеспечивающие изменение давления за клапаном Δр
Описание

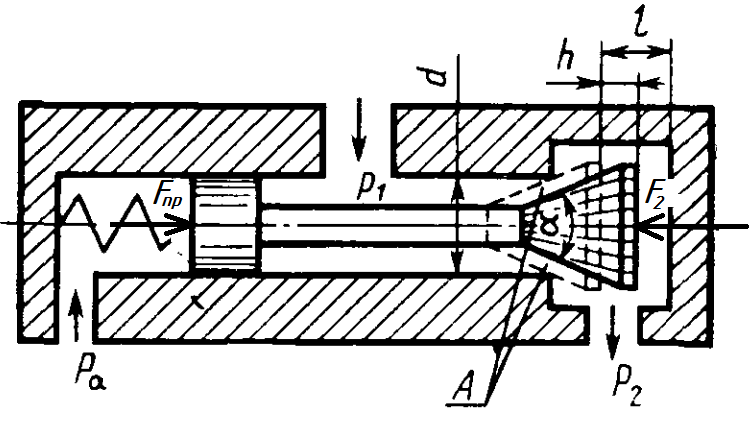

Редукционный клапан предназначен для обеспечения постоянного давления на выходе из него p2=11 МПа. Определить требуемые жесткость пружины и ее предварительное поджатие (при полностью открытом клапане), обеспечивающие изменение давления за клапаном Δр2=±4%∙p2, если его диаметр d=12 мм, максимальный ход t=3 мм, угол конуса α=60°, коэффициент расхода дросселирующей щели А μ=0,8, плотность рабочей жидкости ρ=900 кг/м3. Каков максимальный расход жидкости через клапан, если максимальное давление перед ним р1=12 МПа? Указание. Площадь проходного сечения конусной щели А определить по упрощенной формуле Sщ=π∙d∙h∙sin(α/2), где h – ход клапана.
