Задача 7: Задача 7-49 вариант 49

Объемный насос, подача которого Q_н = 240 см³/с, питает рабочей жидкостью (р = 870 кг/м³) два параллельных гидроцилиндра одинаковым диаметром D = 50 мм.

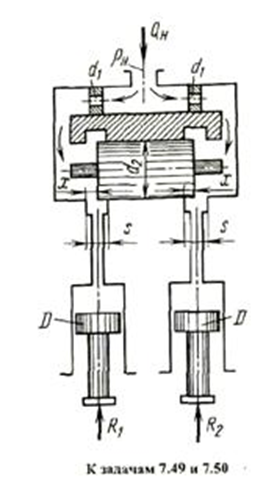

Для синхронизации работы гидроцилиндров использовал де­литель расхода (порционер), в котором две ветви потока проходят через дроссельные шайбы диаметром d₁ = 2 мм и цилиндрические золотниковые окна высотой s = 2 мм, перекрываемые плавающим поршеньком диаметром d₂ = 10 мм. При неодинаковых нагрузках гидроцилиндров поршенек смещается в сторону менее нагруженной ветви, изменяя сопротивле­ния ветвей (за счет неодинаковых открытий золотниковых окон) и поддерживая равенство расходов, поступающих в гидроцилиндры. Определить скорость v_n установившегося движения поршней гидроцилиндров, давление P_и насоса на входе в делитель и сме­щение x поршенька из крайнего левого положения при нагрузках гидроцилиндров R₁ = 20000 Н и R₂ = 15000 Н. Коэффициент расхода дроссельных шайб принять µ₁ = 0,6 и Золотниковых окон µ₂ = 0.5. Потерями напора в трубах, трением и утечками в гидроцилиндрах пренебречь.
