Задача (Куколевский И.И.) 14.49. В системе объемной гидропередачи на поршень гидроцилиндра диаметром D = 5 см со штоком d = 2 см действует постоянная сила R = 6600 Н. Система питается шестеренным насосом H, подача которого Qн = 120 см3/с. Рабочая жидкость - минеральное масло плотностью р = 900кг/м3 и вязкостью ? = 0,09 П.
Для защиты системы от перегрузок на выходе из насоса установлен переливной клапан K, который открывается при давлении насоса P0 = 5 МПа.

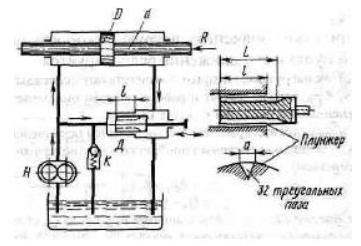

Для регулирования скорости и направления движения поршня, параллельно гидроцилиндру установлен дроссель Д. Он выполнен в виде переставного плунжера с продольными пазами треугольной формы. Число пазов i = 32, сторона треугольного сечения паза а = 0,5 мм, его длина L = 20 см. Рассчитать и построить в виде графика зависимость скорости поршня vп от дросселирующей длины l пазов плунжера, изменяемой при его перестановке.
Ответ. При реверсе поршня (на графике видно, что наступает при отрицательных значениях) при l = 0,04 м.
Для защиты системы от перегрузок на выходе из насоса установлен переливной клапан K, который открывается при давлении насоса P0 = 5 МПа.
Для регулирования скорости и направления движения поршня, параллельно гидроцилиндру установлен дроссель Д. Он выполнен в виде переставного плунжера с продольными пазами треугольной формы. Число пазов i = 32, сторона треугольного сечения паза а = 0,5 мм, его длина L = 20 см. Рассчитать и построить в виде графика зависимость скорости поршня vп от дросселирующей длины l пазов плунжера, изменяемой при его перестановке.
Ответ. При реверсе поршня (на графике видно, что наступает при отрицательных значениях) при l = 0,04 м.
