Задача 10: Задача 10-21 вариант 21
Описание

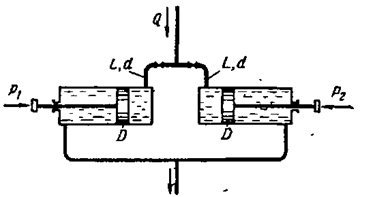

Перемещение поршней гидроцилиндров диаметра D= 15 см, нагруженных внешними силами R1 = 1000 Н и R2 = 2000 Н, осуществляется подачей спиртоглицериновой смеси (v = 1 Ст, р = 1245 кг/м3) по трубам одинаковой приведенной длины L=10 м и диаметра d=4 см в гидроцилиндры 1 и 2. Определить: 1) Скорости перемещения поршней при расходе Q = 7 л/сек в магистрали. 2) Какое дополнительное сопротивление (выражаемое эквивалентной длинной) и в какой трубе нужно создать, чтобы при том же расходе в магистрали скорости поршней стали одинаковыми? Сопротивлением сливной линии пренебречь, считая давление в нерабочих полостях атмосферным.
Характеристики решённой задачи
Учебное заведение
МГТУ им. Н.Э.БауманаНомер задания
Вариант
Программы
Теги
Просмотров
35
Качество
Идеальное компьютерное
Размер
20,04 Kb
Преподаватели
Список файлов
Задача10.21.docx
