Задача 3: Задача 3-8 вариант 8
Описание

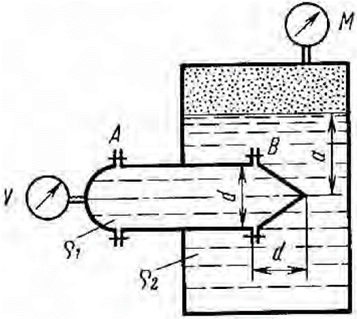

Горизонтальный цилиндрический сосуд диаметром d = 0,8 м с полусферической и конической тонкостенными крышками заполнен жидкостью плотностью ρ1. Правая половина цилиндра (с конической крышкой) вставлена в замкнутый резервуар и находится под уровнем другой жидкости (плотностью ρ2) на глубине a = 2 м.
Определить горизонтальные Pг и вертикальные Pв составляющие сил давления жидкости на полусферическую и коническую крышки A и B, если показания вакуумметра V = 10 кПа, показания манометра M = 30 кПа и ρ1 = ρ2 = 1000 кг/м3. Показать в виде векторов горизонтальные и вертикальные составляющие сил давления жидкости на полусферу и конус. Как изменяться силы при ρ1 = 0,8 ρ2 = 800 кг/м3?В word13.
