Задача 7: Задача 7-39 вариант 39
Описание

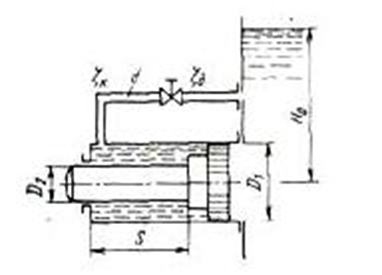

Гидравлическое реле времени (служит для включения и выключения различных устройств через фиксированные интервалы времени) состоит из цилиндра, в котором помещен поршень диаметром D1 = 80 мм со штоком - толкателем диаметром D2 = 40 мм. Цилиндр присоединен к емкости с постоянным уровнем жидкости H0=0,9 м. Под действием давления, передающегося из емкости в правую полость цилиндра, поршень перемещается, вытесняя жидкость из левой полости в ту же емкость через трубку диаметром d= 10мм. Вычислить время Т срабатывания реле, определяемое перемещением поршня на расстояние S = 100 мм из начального положения до упора в торец цилиндра. Движение поршня считать равномерным на всем пути, пренебрегая незначительным временем его разгона. В трубке учитывать только местные потери напора, считая режим движения жидкости турбулентным. Коэффициент сопротивления колена ?к = 1,5 и дросселя на трубке ?д = 22. Утечками и трением в цилиндре, а также скоростными напорами жидкости в его полостях пренебрегать.
![]()

Характеристики решённой задачи
Учебное заведение
Номер задания
Вариант
Программы
Теги
Просмотров
17
Качество
Идеальное компьютерное
Размер
21,88 Kb
Преподаватели
Список файлов
Задача7.39.docx
