Курсовая работа 63: Проектирование и исследование механизмов плунжерного насоса вариант В
-64%
Описание
Защищено на 5
Чертеж в КОМПАС
Проектирование и исследование механизмов плунжерного насоса

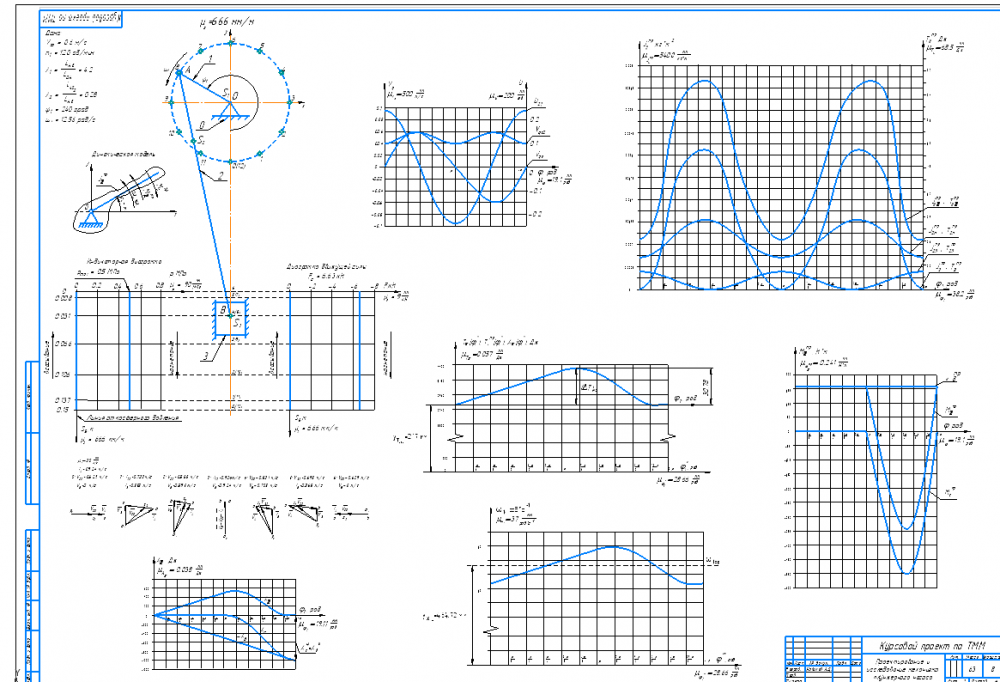

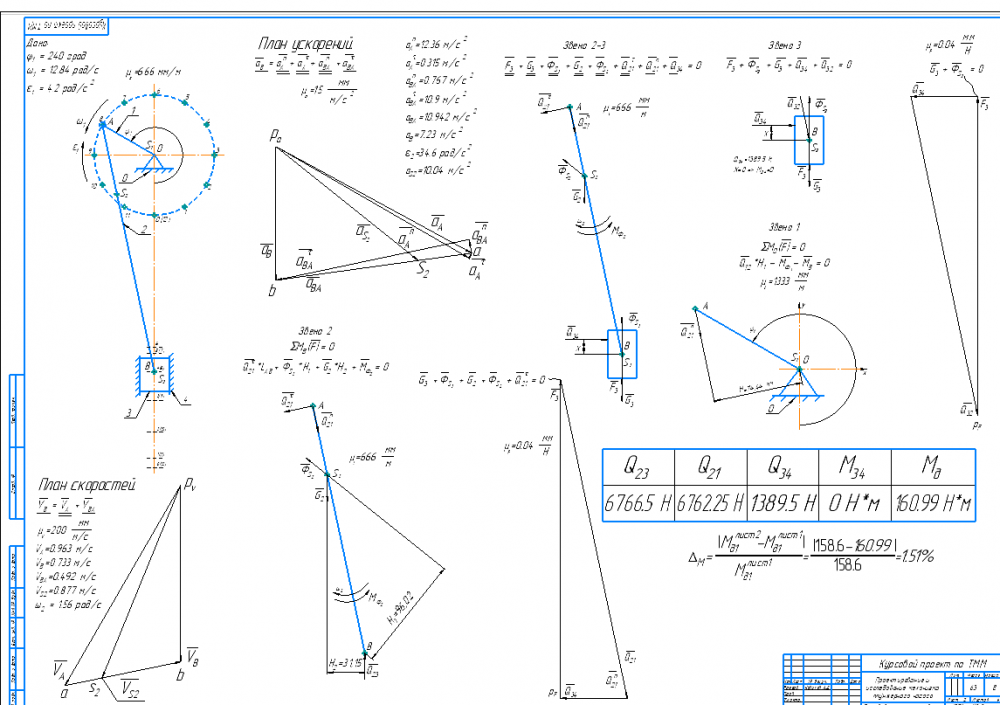

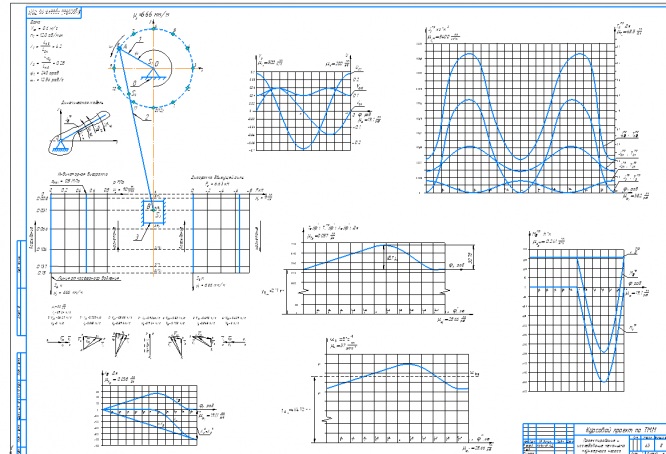

Вариант 63ВВертикальный одноцилиндровый плунжерный насос простого действия предназначается для перекачки жидкостей. Основной механизм насоса - кривошипно-ползунный, состоящий из трёх звеньев: 1 - кривошип, 2 - шатун, 3 – плунжер.
Рабочий процесс в цилиндре совершается за один оборот кривошипа 1.
При движении плунжера вверх происходит всасывание жидкости в цилиндре при давлении Pmin, близком к атмосферному (Pmin~0), при движении плунжера вниз - нагнетание жидкости в трубопровод 5 при давлении Pmax (см. индикаторную диаграмму насоса (рис. 63б).

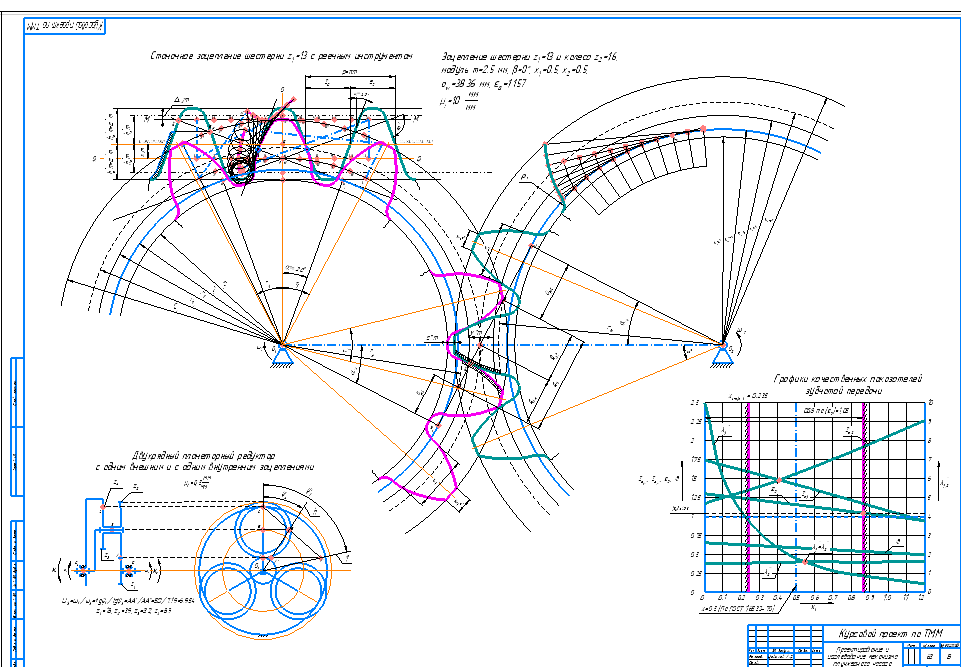

Коленчатый вал 1 кривошипно-ползунного механизма приводится во вращение от электродвигателя 6 через зубчатую передачу 7,8 с неподвижными осями колёс и планетарный редуктор 9, 10, 11, 12 (рис. 63в).
Для обеспечения требуемой неравномерности движения на кривошипном валу 1 закреплён маховик 13 (см. рис. 63в).
Смазка механизма осуществляется от масляного насоса кулачкового типа.

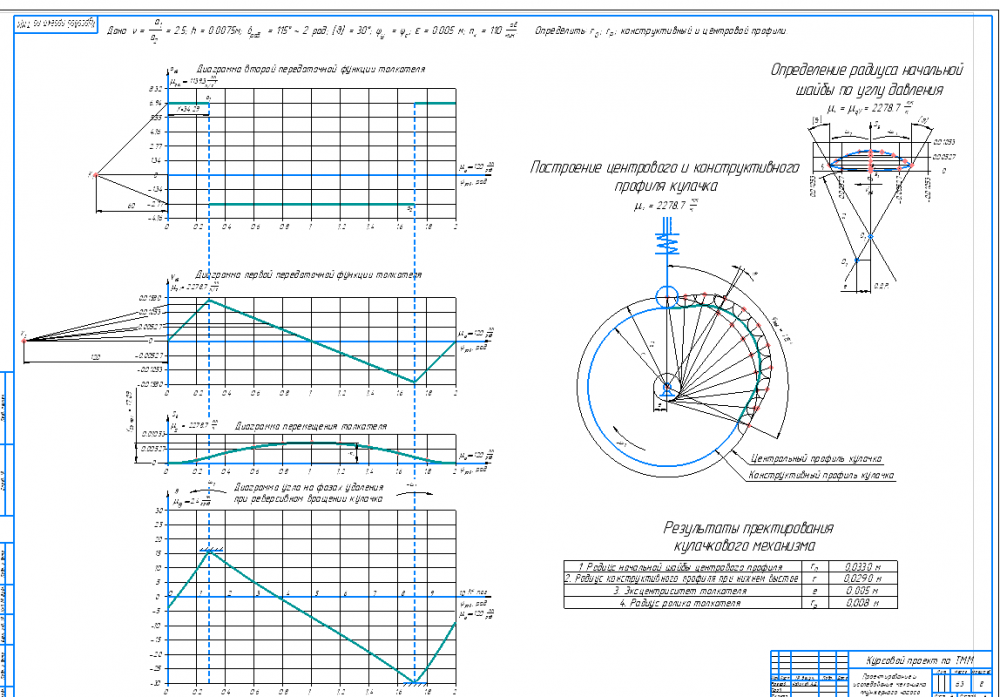

Схема кулачкового механизма 14-15 представлена на рис. 63г. Схематичное изображение закона изменения ускорения толкателя 15 дано на рис. 63д.
