Задача 2: Задача 2-12 вариант 12
Описание

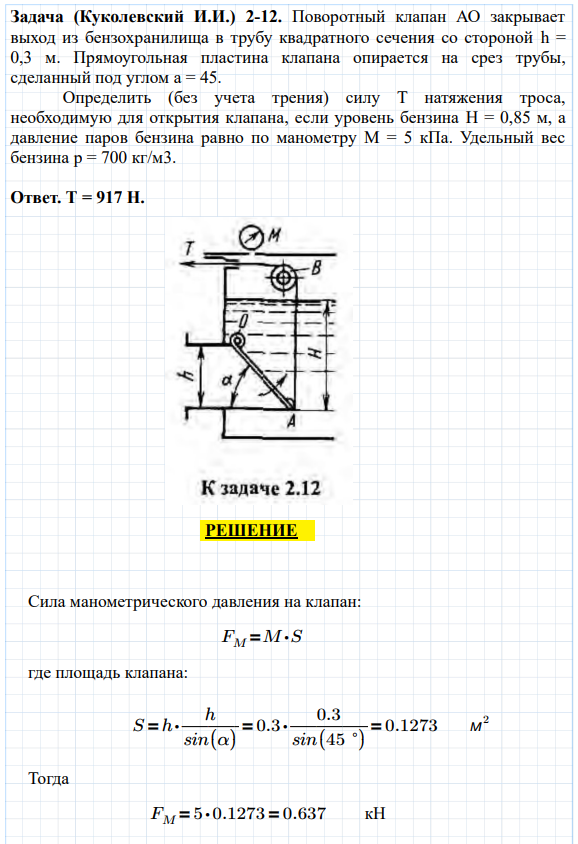

Задача 2-12 (Куколевский И.И.)
Поворотный клапан АО закрывает выход из бензохранилища в трубу квадратного сечения со стороной h = 0,3 м. Прямоугольная пластина клапана опирается на срез трубы, сделанный под углом а = 45.

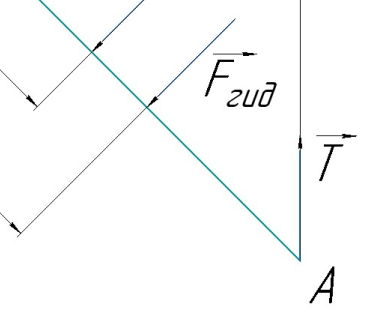

Определить (без учета трения) силу Т натяжения троса, необходимую для открытия клапана, если уровень бензина H = 0,85 м, а давление паров бензина равно по манометру М = 5 кПа. Удельный вес бензина р = 700 кг/м3.
Ответ. Т = 917 Н.
Определить (без учета трения) силу Т натяжения троса, необходимую для открытия клапана, если уровень бензина H = 0,85 м, а давление паров бензина равно по манометру М = 5 кПа. Удельный вес бензина р = 700 кг/м3.
Ответ. Т = 917 Н.
