Задача 7: Задача 7-19 вариант 19
Описание

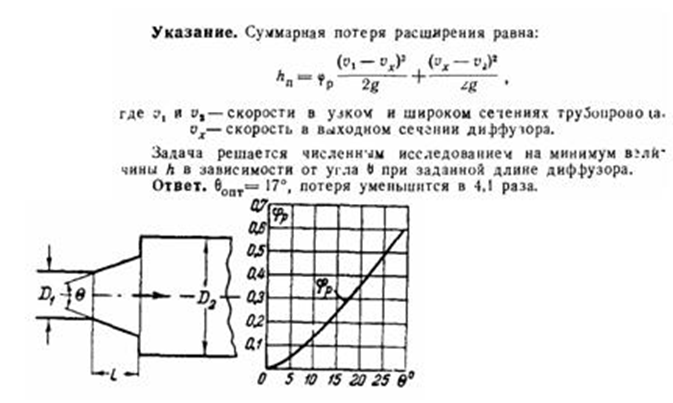

Для увеличения диаметра трубопровода с D1= 150 мм до D2=300 мм конструктивно задан ограниченный переходный участок, длина которого L = 200 мм. Определить:
1) Оптимальный угол раскрытия диффузора, при котором суммарные потери расширения потока в трубопроводе будут наименьшими, пользуясь для определения потери расширения в диффузоре графиком зависимости коэффициента этой потери от угла.
2) Во сколько раз такой оптимальный ступенчатый диффузор снизит потери по сравнению с внезапным расширением трубопровода?
