Задача 2: Задача 2-2 вариант 2
Описание

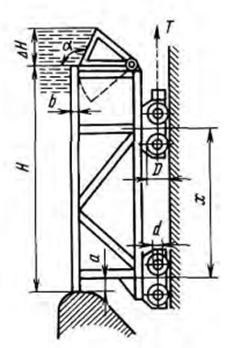

Затвор плотины высотой H=6 м и шириной B=30 м имеет поворотный сегментный клапан, который может увеличивать высоту подпора воды еще на ΔH=1,5м.
Определить: 1) Горизонтальную силу давления воды на обшивку затвора при опущенном (Pг) и поднятом (Р3) клапане.
2) Расстояние х между Катковыми тележками, при котором нагрузки на тележки будут одинаковыми, когда сегментный клапан опущен (размер а = 0,2 м).
3) Какое необходимо усилие, чтобы стронуть затвор с поднятым клапаном? Собственный вес затвора m = 150 т; внешний диаметр катков D = 0,6 м; коэффициент трения качения k = 0,01 см; диаметр цапф d = 0,3 м; коэффициент трения скольжения в цапфах f = 0,15; b = 0,1 м; угол а=120°.
