Определить расход Q через заданную систему коротких трубопроводов (рис. 5.3.10). Построить линии потенциальной и полной удельных энергий, при данных, указанных в табл. 5.3.10.
Описание
Задача 5.3.10. Определить расход Q через заданную систему коротких трубопроводов (рис. 5.3.10).
Построить линии потенциальной и полной удельных энергий, при данных, указанных в табл. 5.3.10.

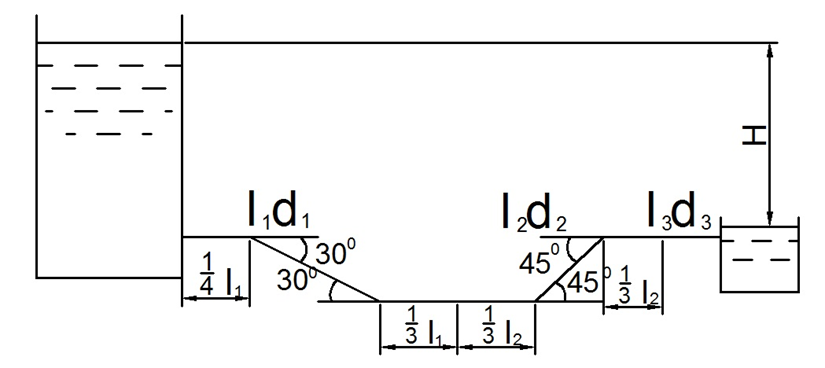

Рис. 5.3.10. К задаче 5.3.10
Таблица 5.3.10
Обозначения | Размерность | Номер варианта | |||||
1 | 2 | 3 | 4 | 5 | 6 | ||
Н | м | 20 | 25 | 30 | 35 | 27 | 21 |
l1 | м | 100 | 110 | 120 | 130 | 140 | 150 |
l2 | м | 150 | 160 | 170 | 180 | 190 | 200 |
l3 | м | 70 | 80 | 90 | 100 | 110 | 120 |
d1 | мм | 250 | 300 | 250 | 300 | 150 | 250 |
d2 | мм | 200 | 275 | 200 | 250 | 250 | 300 |
d3 | мм | 225 | 350 | 225 | 275 | 175 | 225 |
| | | | | | |
