Задача 3.3.10.Цилиндрический резервуар диаметром d и высотой h (рис. 3.3.10) имеет коническое днище ABC высотой a и полусферическую крышку EFK. Резервуар заполнен жидкостью плотностью ρ и находится под манометрическим давлением Pман, показываемым пружинным манометром М, подключенным в точке А.
Определить силы, стремящиеся отрывать от резервуара коническое днище и полусферическую крышку. Найти также силу, заставляющую работать на разрыв цилиндрическую часть резервуара высотой h.
Примечание: усилие, разрывающее цилиндрическую часть резервуара, определить аналитически и проверить графически.
Расчет выполнить при данных, приведенных в табл. 3.3.10.

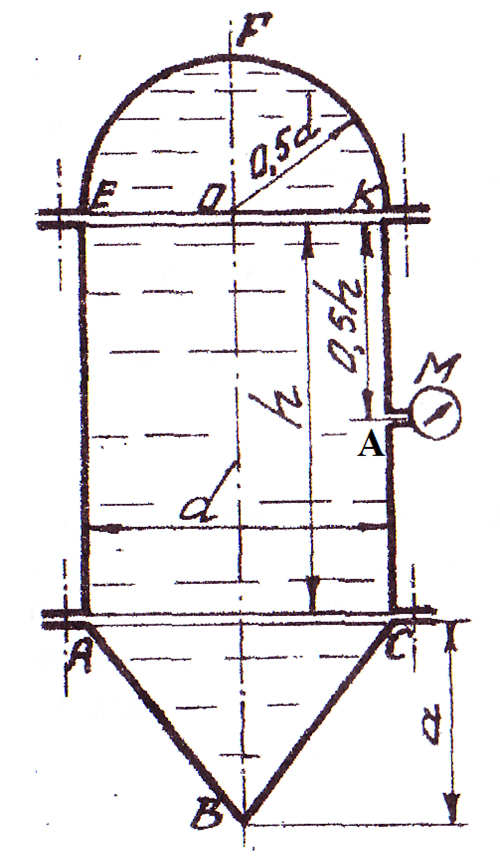

Рис. 3.3.10. К задаче 3.3.10
Таблица 3.3.10
№ варианта | Pман, кПа | d, м | h, м | a, м | ρ, кг/м3 |
1 | 30 | 0,85 | 1,0 | 0,7 | 800 |
2 | 50 | 1,0 | 1,5 | 0,8 | 1000 |
3 | 40 | 0,95 | 1,2 | 0,7 | 900 |
4 | 60 | 1,05 | 1,4 | 0,8 | 1200 |
5 | 55 | 0,9 | 1,2 | 0,7 | 800 |
6 | 35 | 1,1 | 1,6 | 0,8 | 1000 |
| | | | | | |
