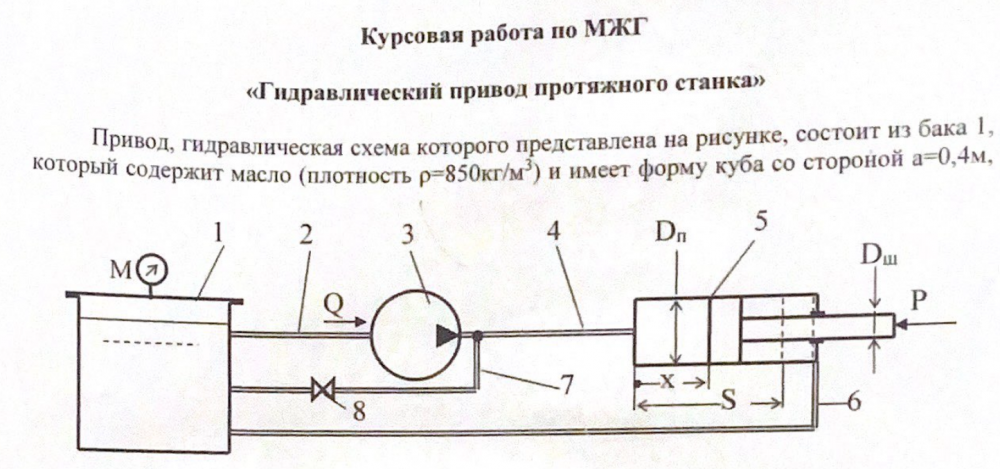

Курсовая работа: «Гидравлический приводпротяжного станка»
Описание
1. Определить величину и линию действия силы давления на боковую стенку бака при крайне вдвинутом положении поршня (х=0), когда объём масла в баке V=48 л, а показание манометра, измеряющего давление воздуха над поверхностью масла. М=10кПа. На сколько изменится давление в баке при крайне выдвинутом положении поршня (x=S)? Атмосферное давление принять равным 740 мм ртутного столба.
2. Определить при крайне выдвинутом положении поршня (x=S) минимально возможный диаметр всасывающего трубопровода (-?), чтобы наибольший вакуум на входе в насос при работе гидропривода на холодном масле (коэффициент кинематической вязкости v=60cCт) не превышал бы 61кПа.
3. Определить при крайне вдвинутом положении поршня (×=0) приведенную с(учетом сопротивления дросселя) длину линии 7 , при которой скорость равномерного движения поршня, нагруженного силой Р=8кН, будет равна 2.5см/с. Как должна измениться приведенная длина, чтобы сохранилась прежняя скорость движения поршня, если при длительной работе привода масло нагреется и его кинематический коэффициент вязкости уменьшится до v=4сСт.
Выполнена курсовая работа по теме «Гидравлический приводпротяжного станка». Выполнены все задачи модулей, такие как 1.25; 3.14; 4.10; 6.6; 7.10; 9.46; 10.27. Все работа представлена в word и PDF. Также добавлены ответы на вопросы к защите лабораторных работ.Характеристики курсовой работы
Список файлов
- задача 9.46.docx 359,26 Kb
- задача 10.27.docx 255,49 Kb
- задачи (6.6;7.10;9.46; 10.27).pdf 1,25 Mb
- курсач 2023.pdf 419,41 Kb
- курсач 2023.docx 265,41 Kb
- Курсовая работа по МЖГ.pdf 737,38 Kb
- мжг (1.25 , 3.14, 4.10).pdf 1,03 Mb
- МЖГ 1.25.docx 410,9 Kb
- мжг 3.14.docx 267,16 Kb
- мжг 4.10.docx 271,23 Kb
- мжг 6.6.docx 275,69 Kb
- мжг 7.10.docx 255,87 Kb
- ответы на мжг лабы.pdf 3,22 Mb
