Определить силу давления воды на прямоугольный наклонный щит и центр давления. Глубина перед щитом h1, за щитом h2, ширина щита – b. Угол наклона щита к горизонту α = 60º (рис. 2.3.10). Расчет выполнить аналитическим и графоаналитическим способами.

Определить силу давления воды на прямоугольный наклонный щит и центр давления. Глубина перед щитом h₁, за щитом h₂, ширина щита – b. Угол наклона щита к горизонту α = 60º (рис. 2.3.10).

Расчет выполнить аналитическим и графоаналитическим способами. Найти начальное подъемное усилие исходя из условия, что щит при подъеме вращается вокруг шарнира О, а сила тяги Т действует по перпендикуляру к плоскости затвора. Трением в шарнире пренебречь. Превышение шарнира над горизонтом воды перед щитом – а, толщина щита – е. Относительный вес материала, из которого выполнен щит, .

Расчет выполнить при данных, приведенных в табл. 2.3.10.

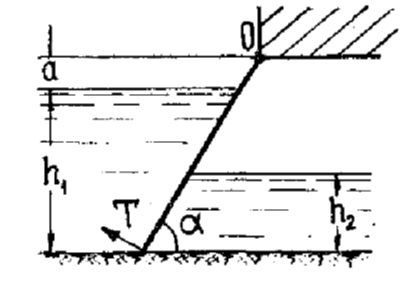

Рис. 2.3.10. К задаче 2.3.10

Таблица 2.3.10
