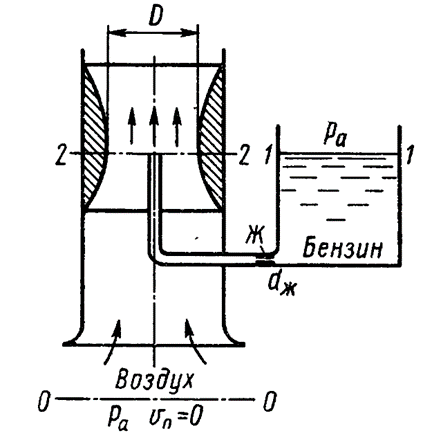

На рисунке показан простейший карбюратор двигателя внутреннего сгорания. Поток воздуха, засасываемого в двигатель, сужается в том месте, где установлен распылитель бензина (обрез трубки). Скорость воздуха в этом сечении возрастает, а давление падает.
Описание
На рисунке показан простейший карбюратор двигателя внутреннего сгорания. Поток воздуха, засасываемого в двигатель, сужается в том месте, где установлен распылитель бензина (обрез трубки). Скорость воздуха в этом сечении возрастает, а давление падает. Благодаря этому бензин подсасывается из поплавковой камеры и вытекает через распылитель, смешиваясь с потоком воздуха. Найти соотношение между массовыми расходами воздуха и бензина Qвоз/Qб, если известны: размеры D=30 мм; dж=1,8мм; коэффициент сопротивления воздушного канала до сечения 2–2 ζв=0,05; коэффициент расхода жиклера μ=0,8. Сопротивлением бензотрубки пренебречь. Плотности: воздуха ρвоз=1,25 кг/м3; бензина ρб=750 кг/м3.
Указание. Следует записать уравнение Бернулли для воздушного потока (сечение 0–0 и 2–2) и уравнение истечения для бензина. При этом учесть, что давления бензина и воздуха в сечении 2–2 одинаковы.
