К закрытому резервуару, на свободной поверхности которого действует манометрическое давление рм, с правой стороны подсоединен чугунный трубопровод переменного сечения диаметрами d1 и d2.
Описание
Трубопровод и насадок подсоединены на глубине Н1, температура воды t=+10 оС.
Определить:
1. Скорость истечения с и расход Qн, вытекающей из сопла воды.
2. Расход воды через затопленный насадок Qн.

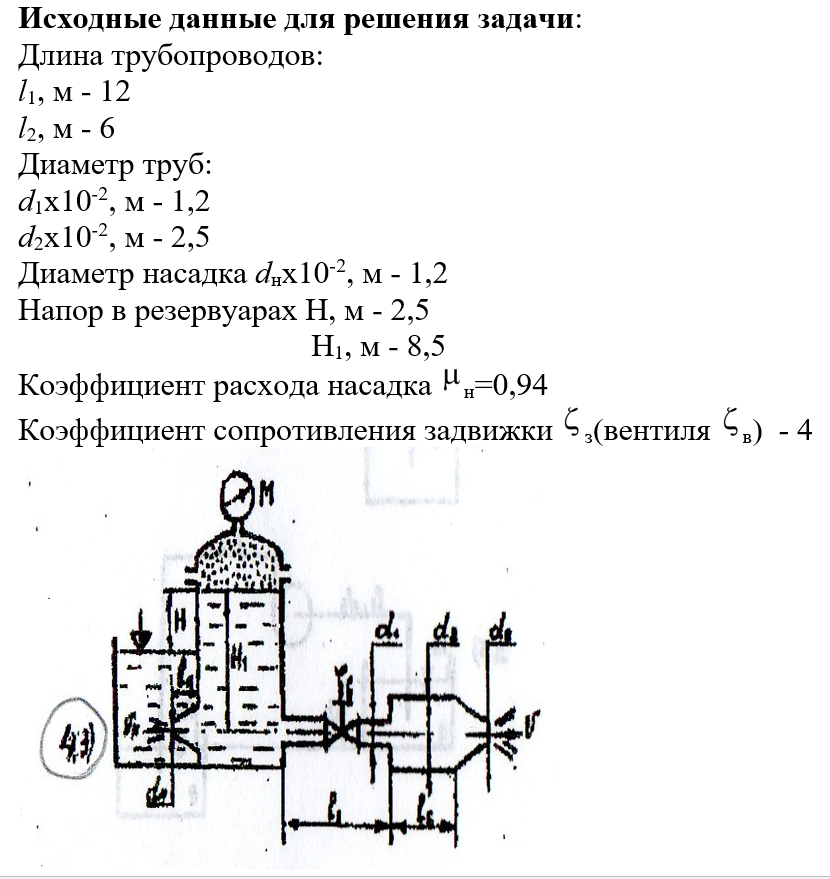

Исходные данные для решения задачи:
ДЕМО
Показать/скрыть дополнительное описаниеЗадача43.К закрытому резервуару, на свободной поверхности которого действует манометрическое давление рм, с правой стороны подсоединен чугунный трубопровод переменного сечения диаметрами d1 и d2. На первом участке длиной l1 установлен вентиль, коэффициент сопротивления которого в. Второй участок длиной l2, заканчивается соплом диаметром dс=d1 с коэффициентом сопротивления =0,06 (коэффициент сжатия струи на выходе из сопла =1). С левой стороны находится затопленный конический сходящийся насадок диаметром выходного сечения dн, истечение из которого происходит при постоянной разности уровней Н, коэффициентом расхода н и длиной lн=5 dн.
Трубопровод и насадок подсоединены на глубине Н1, температура воды t=+10 оС. Определить: 1. Скорость истечения с и расход Qн, вытекающей из сопла воды. 2. Расход воды через затопленный насадок Qн. Исходные данные для решения задачи: Длина трубопроводов: l1, м - 12 l2, м - 6 Диаметр труб: d1х10-2, м - 1,2 d2х10-2, м - 2,5 Диаметр насадка dнх10-2, м - 1,2 Напор в резервуарах Н, м - 2,5 Н1, м - 8,5 Коэффициент расхода насадка н=0,94 Коэффициент сопротивления задвижки з(вентиля в) - 4 .
Характеристики решённой задачи
Список файлов
- Задача 43.docx 902,53 Kb
