Из резервуара А животноводческого помещения после биологической очистки сточные воды температурой t °C перекачиваются центробежным насосом с объемным расходом Q по стальному трубопроводу в общий резервуар-водосборник В. Перепад горизонтов в резервуар
Описание

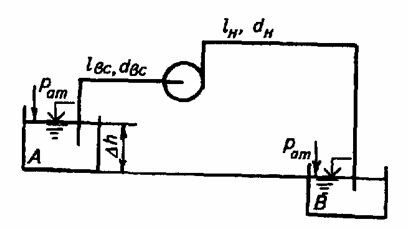

Из резервуара А животноводческого помещения после биологической очистки сточные воды температурой t °C перекачиваются центробежным насосом с объемным расходом Q по стальному трубопроводу в общий резервуар-водосборник В. Перепад горизонтов в резервуаре А и водосборнике В равен Δh=1,5 м. Всасывающий и нагнетательный трубопровод имеют соответственно длины lвс, lн; диаметры dвс, dн. Местными гидравлическими потерями пренебречь.
- Подобрать насос. Начертить рабочие характеристики насоса H=f(Q), η=f(Q), построить характеристику трубопровода Hтр= f(Q).
- Определить рабочую точку при работе насоса на сеть и мощность на валу насоса. Коэффициент полезного действия насоса определить по характеристике η=f(Q).
- Как изменится напор и мощность насоса при уменьшении задвижкой подачи воды на 25%?
- Как изменится подаваемый объемный расход, если параллельно подключить второй насос на общий трубопровод с теми же данными? Начертить схему подключения насосов.
![]()
Дано: Q=0,4∙10-2 м3/с, lвс=12 м, lн=85 м, dв=0,08 м, dн=0,05 м, t=16 ºС.
Файлы условия, демо
