Гидравлическая система рулевого управления трактора К-700 состоит из насоса 1, подключенного к нагнетательному трубопроводу 2; предохранительного (перепускного) клапана 3, установленного на сливном трубопроводе 4; распределителя 5 с размещенным в нем

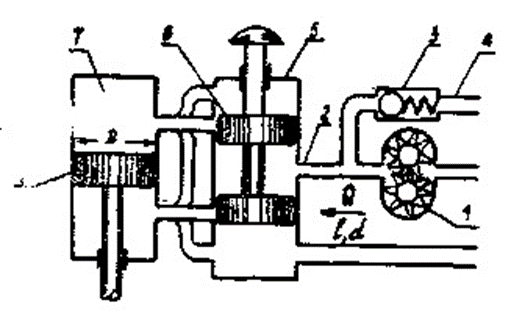

Гидравлическая система рулевого управления трактора К-700 состоит из насоса 1, подключенного к нагнетательному трубопроводу 2; предохранительного (перепускного) клапана 3, установленного на сливном трубопроводе 4; распределителя 5 с размещенным в нем золотником 6 и силового цилиндра 7 с поршнем 8. Распределитель соединен с силовым цилиндром посредством трубопроводов 9, причем полости распределителя сообщены с помощью трубопроводов 10 (рис. 11).

Требуется определить усилие N, создаваемое поршнем силового цилиндра для удержания трактора в горизонтальном положении при его работе на склоне, если давление на выходе шестеренного насоса - p. Диаметр поршня цилиндра — Д, длина нагнетательного трубопровода - l, диаметр - d. В качестве рабочей жидкости используется автотракторное масло с кинематической вязкостью υ и удельным весом γ. Принять местные потери напора равными 25% от потерь на трение по длине нагнетательного трубопровода. Подача насоса - Q.

Дано: l=10 м, d=12,5 мм, v=0,20 см²/с, γ=8620 Н/м³, D=60 мм, Q·10^-6 =135 м³/с, p=5,5 МПа.
