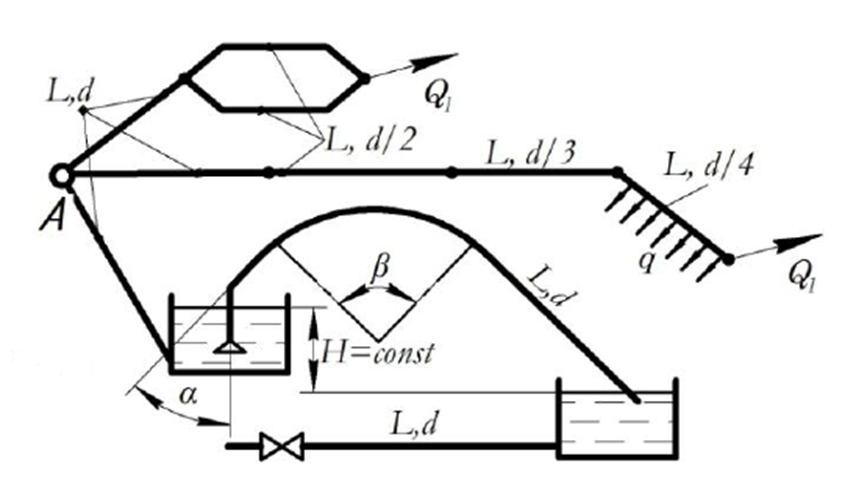

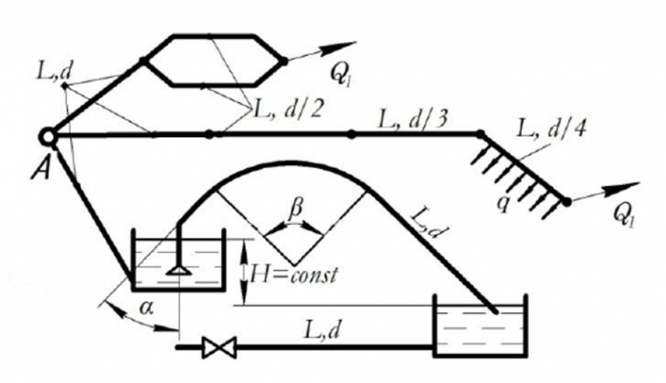

Два бассейна сообщаются чугунным сифоном с углами поворотов α и β. Отметки уровней воды отличаются на величину Н. От нижнего бассейна отходит бетонная труба с задвижкой. Магистральные асбестоцементные трубопроводы имеют последовательные и параллельные участки. Объемный расход в трубопроводе с параллельными участками – Q₁, с последовательным соединением участков - Q₂. На конечном участке последовательного соединения происходит равномерная путевая раздача q.

Требуется:

1. Определить распределение расхода по параллельным ветвям.

2. Определить потери напора на последовательных участках.

3. Определить   повышение давления Δp в трубопроводе диаметром d и длиной L при внезапном закрытии задвижки при пропуске объемного расхода Q.

4. Определить объемный расход в сифоне Q_сиф имеющем обратный клапан с сеткой.

Исходные данные:

d = 300 мм, L = 250 м, Q₁×10^-3 = 25 м³/с, Q₂×10^-3 = 30 м³/с, q×10^-2 = 2 л/с, α = 45°, β = 90°, Н = 2,6 м, Q×10^-3 = 21 м³/с, е = 8 мм.
