Давление в цилиндре гидравлического пресса повышается в результате нагнетания в него жидкости ручным поршневым насосом и сжатия ее в цилиндре. Определить число двойных ходов n поршня ручного насоса, необходимое для увеличения силы прессования детали
Описание

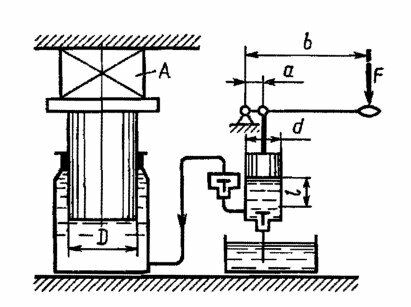

Давление в цилиндре гидравлического пресса повышается в результате нагнетания в него жидкости ручным поршневым насосом и сжатия ее в цилиндре. Определить число двойных ходов n поршня ручного насоса, необходимое для увеличения силы прессования детали А от 0 до 0,8 МН, если диаметры поршней: D=560 мм и d=12 мм; ход поршня ручного насоса l=32 мм; объемный модуль упругости жидкости Е =1300 МПа; объем жидкости в цилиндре пресса V=65 л.
Чему равно максимальное усилие Р на рукоятке насоса при ходе нагнетания, если b/a=12 известно.
Построить эпюру давления масла по высоте l, а также эпюру полного давления.
