Замкнутый резервуар разделили на две части плоской перегородкой, имеющей квадратное отверстие со стороной α, закрытое крышкой. Давление над жидкостью Ж в левой части резервуара определяется показаниями манометра рм, давление воздуха в правой части -
Описание

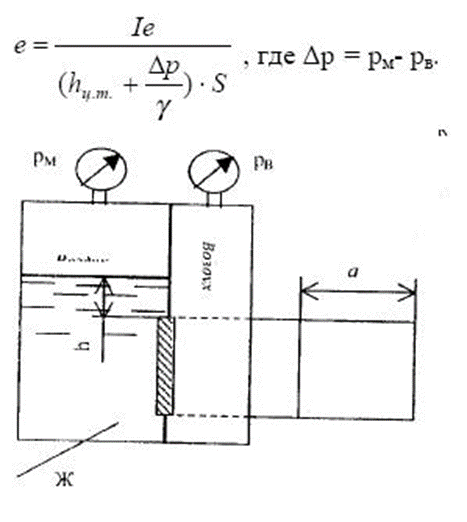

Замкнутый резервуар разделили на две части плоской перегородкой, имеющей квадратное отверстие со стороной α, закрытое крышкой. Давление над жидкостью Ж в левой части резервуара определяется показаниями манометра рм, давление воздуха в правой части - показания мановакуумметра. Определить величину и точку приложения результирующей силы давления на крышку. Указание. Эксцентриситет е центра давления для результирующей силы может быть определен по выражению
Дано: Ж – глицерин; рм=0,09 МПа – абс; рв=0,03 МПа – изб; α=300 мм; h=400 мм.
Файлы условия, демо
Характеристики решённой задачи
Номер задания
Вариант
Просмотров
16
Покупок
0
Качество
Скан рукописных листов
Размер
366,09 Kb
Список файлов
- 1.jpg 179,93 Kb
- 2.jpg 223,51 Kb
