Поршень диаметром D движется равномерно вниз в цилиндре, подавая жидкость Ж в открытый резервуар с постоянным уровнем. Диаметр трубопровода d, его длина l. Когда поршень находится ниже уровня жидкости в резервуаре на Н=0,5 м, потребная для его переме
Описание

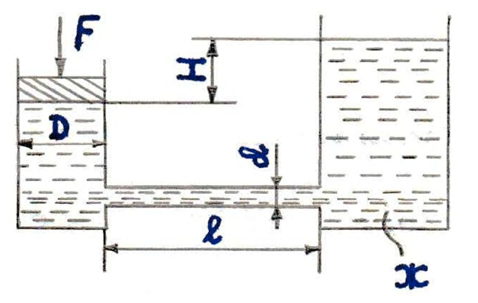

Поршень диаметром D движется равномерно вниз в цилиндре, подавая жидкость Ж в открытый резервуар с постоянным уровнем. Диаметр трубопровода d, его длина l. Когда поршень находится ниже уровня жидкости в резервуаре на Н=0,5 м, потребная для его перемещения сила равна F. Определить скорость поршня и расход жидкости в трубопроводе. Построить напорную и пьезометрическую линии для трубопровода. Коэффициент гидравлического трения принять λ=0,03. Коэффициент сопротивления входа в трубу ξвх= 0,5. Коэффициент сопротивления выхода в резервуар ξвых=1,0.
Дано: Ж – масло турбинное; F=5500 Н; D=120 мм; d=40 мм; l=12 м.
Файлы условия, демо
Характеристики решённой задачи
Номер задания
Вариант
Просмотров
3
Покупок
0
Качество
Скан рукописных листов
Размер
1,05 Mb
Список файлов
- 1.jpg 226,67 Kb
- 2.jpg 236,03 Kb
- 3.jpg 238,43 Kb
- 4.jpg 243,03 Kb
- 5.jpg 191,6 Kb
