Задача 14: Задача 14-7 вариант 7
Описание
Зачтено на максимальный балл

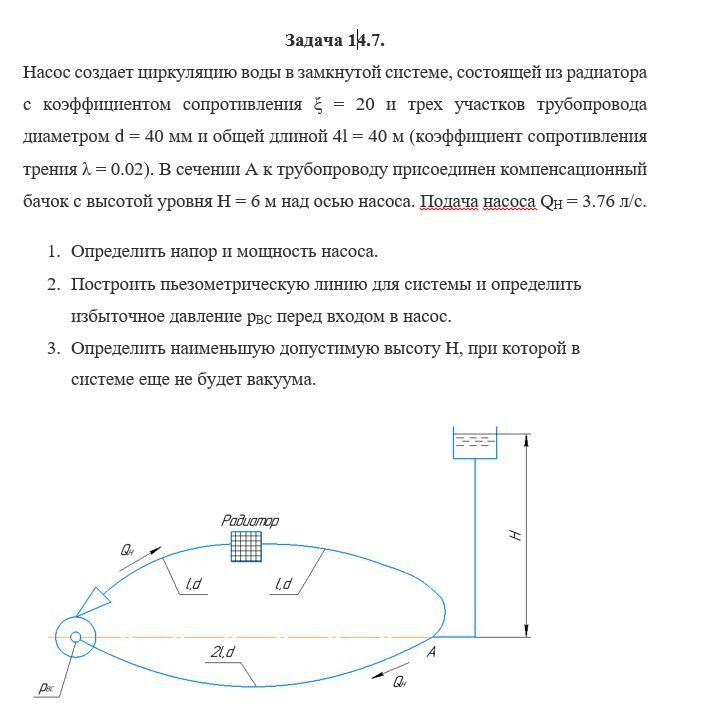

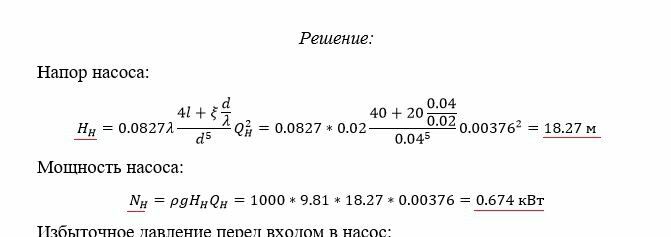

Задача (Куколевский И.И.) 14-7. Насос создает циркуляцию воды в замкнутой системе, состоящей из радиатора с коэффициентом сопротивления СR = 20 и трех участков трубопровода диаметрами d = 40 мм и общей длиной 4*l= 40 м (коэффициент сопротивления трения 0,02). В точке А к трубопроводу присоединен компенсационный бачок с высотой уровня H = 6 м над осью насоса. Подача насоса QН = 3,76 л/сек. 1. Определить напор и мощность насоса. 2. Построить пьезометрическую линию для системы и определить давление перед входом в насос. 3. Определить минимально допустимую высоту Н, при которой в системе не будет вакуума.Ответ. 1) Hн=18,3м; Nн = 0,675 кВт. 2) Pвс = 13,9 кПа. 3) Нмин =4,58м.
Характеристики решённой задачи
Номер задания
Вариант
Теги
Просмотров
39
Покупок
3
Размер
127,68 Kb
Список файлов
- Задача 14-7.docx 127,68 Kb
