Задача 9: Задача 9-44 вариант 44
Описание

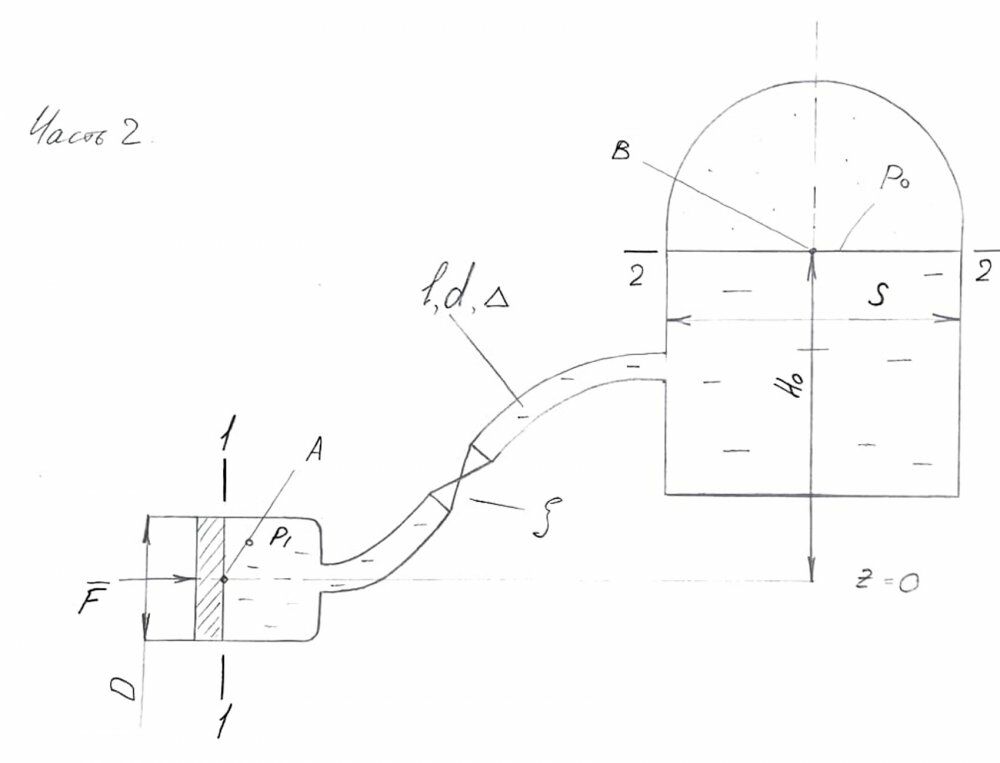

Определить силу P, которую нужно приложить к поршню насоса диаметром D = 60 мм, чтобы подавать в напорный бак жидкость с постоянным расходом Q = 2 л/с.Высота подъёма жидкости в установке Н0 = 10 м, избыточное давление в напорном баке р0 = 0,17 МПа.
Размеры трубопровода l = 60 м, d = 30 мм; его шероховатость Δ = 0,03 мм. Коэффициент сопротивления вентиля в трубопроводе ζ = 5,5. Потеря напора на плавных поворотах трубопровода не учитывать.
Задачу решить для случаев подачи в бак бензина (ρ = 765 кг/м3, ν = 0,4 сСт) и машинного масла (ρ = 930 кг/м3, ν = 20 сСт).
Размеры трубопровода l = 60 м, d = 30 мм; его шероховатость Δ = 0,03 мм. Коэффициент сопротивления вентиля в трубопроводе ζ = 5,5. Потеря напора на плавных поворотах трубопровода не учитывать.
Задачу решить для случаев подачи в бак бензина (ρ = 765 кг/м3, ν = 0,4 сСт) и машинного масла (ρ = 930 кг/м3, ν = 20 сСт).
