Задача 9: Задача 9-47 вариант 47

Задача 9.47 Не только копируйте а нужно понимать

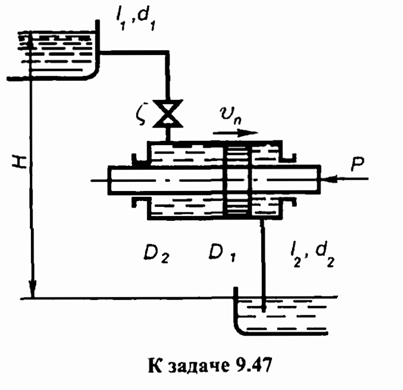

В установке поршневого гидродвигателя распологаемый напор воды Н = 40м.

Вода подводится к полости высокого давление цилиндра по трубе размерами и отводится от полности низкого давления по трубе размерами .Шероховатость обеих труб .

Диаметр поршня D₁ = 400 мм и его шток D2 = 120 мм.

Определить скорость установившегося движения поршня, когда к нему приложена полезная нагрузка P = 40 кН.

Местные потери напора в трубах при полностью открытой задвижке

( ) принять равным 15% от суммарной потери трения по их длине.

Вязкость воды

Каким должен стать коэффициент сопротивления частисчно прикрытой задвижки, чтобы скорость поршня при заданной полезной нагрузке уменьшилась в 2 раза ?

Утечками и трением поршня в цилиндре пребречь.
