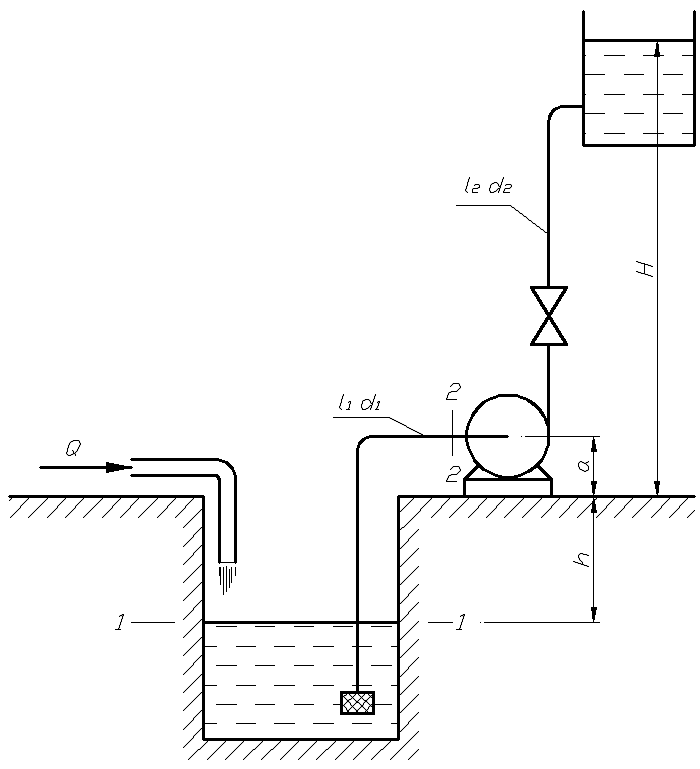

Центробежный насос откачивает воду из сборного колодца в резервуар с постоянным уровнем H по трубопроводам размерами l_вс, d_вс и l_н, d_н.
Эквивалентная шероховатость поверхности труб Δ, плотность воды ρ=1000 кг/м³, кинематический коэффициент вязкости ν=0,01 см²/с, расстояние a = 1 м.

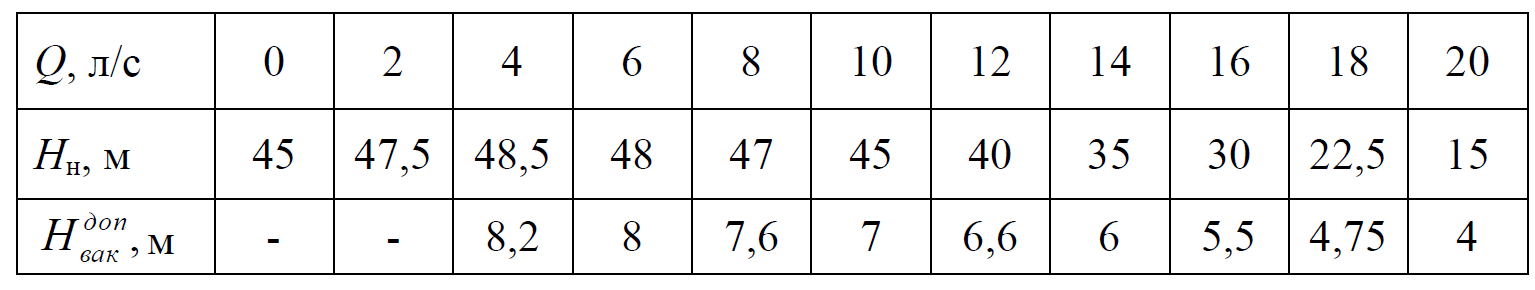

Характеристики насоса представлены следующими параметрами:

При расчетах принять суммарные коэффициенты местных сопротивлений на всасывающей линии ζ_вс=10, на напорной линии ζ_н=6.
Требуется определить:
1. На какой глубине h установится уровень воды в колодце, если приток в него Q?
2. Вакуумметрическую высоту всасывания при входе в насос H_вак, выраженную в метрах водяного столба (м в. ст.).
3. Максимальную допустимую геометрическую высоту всасывания при заданном расходе.
Дано: Н=33 м; d_вс =100 мм=0,1 м; l_вс=15 м; d_н=125 мм=0,125 м; l_н =40 м; Δ=0,5 мм =0,0005 м; Q=12 л/с=0,012м³/с.
