Курсовая работа: Нефть

ИСХОДНЫЕ ДАННЫЕ:

Общие данные:

Плотность нефти ρ=725 кг/м³;

Расход Q=0,75 м³/c;

Шероховатость ∆=0,5 мм;

Допускаемое напряжение на разрыв = 190 МПа;

Кинематический коэффициент вязкости ν=0,17 см²/с.

1. Расчет наполнения резервуара (из задания 2,3)

Тип резервуара - сферический;

Перепад температур Δt = 46 ⁰С;

Диаметр резервуара D_p = 9,5 м.

2. Расчет силу гидростатического давления жидкости (из задания 4)

Задано: ρ=725 кг/м³; Н=3,4 м; d=1,6 м.

3. Расчет толщины стенки РВС по поясам (из задания 5)

Высота РВС H = 15 м;

Высота пояса h =1,5 м

4. Расчет количества станций (из задания 6)

Максимальное давление в трубопроводе р = 3,5 МПа;

Угол поворота трубопровода = 120⁰

Данные для построения продольного профиля трубопровода

5. Расчет характеристик струи (из задания 11,12)

Перепад давления Δр = 0,12 МПа;

Относительная плотность жидкости δ = 1,22;

Радиус r₀ = 11 мм или полувысота отверстия b₀ = 12 мм.

Оглавление

1 ЗАДАНИЕ №2. 6

2 ЗАДАНИЕ №3. 9

3 ЗАДАНИЕ №4. 12

4 ЗАДАНИЕ №5. 16

5 ЗАДАНИЕ №6. 19

6 ЗАДАНИЕ №11. 27

7 ЗАДАНИЕ №12. 32

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ.. 35

1 Задание №2

Определить максимальный уровень нефти (ρ=725 кг/м³) в сферическом резервуаре диаметром D=9,5 м, чтобы при повышении температуры на Δt=46 ℃ не произошло его переполнение, какое будет показание манометра при полном заполнении резервуара, если манометр подключен к нижней точке резервуара. Значения коэффициента температурного расширения β_t = 0,000808 ℃^-1.

2 Задание №3

Определить усилия, действующие на стенки сферического резервуара диаметром D=9,5 м, точки их приложения, силу давления полностью заполненного резервуара (ρ=725 кг/м³) на фундамент. Вычертить расчетные схемы, указать направление сил, построить тела давлений.

3 Задание №4

Рассчитать силу гидростатического давления жидкости и точку ее приложения, действующую на плоский щит, наклоненный к горизонту на угол α=70° для двух случаев: 1 – на поверхности жидкости атмосферное давление; 2 – на поверхности жидкости манометрическое давление, равное 10 кПа. Задано: ρ=725кг/м³; Н=3,4 м; d=1,6 м.

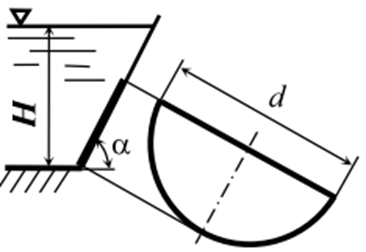

Рисунок 5 - Схема для расчета к заданию

4 Задание №5

Рассчитать толщину стенки резервуара вертикального стального цилиндрического по поясам. Определить экономию металла при различной и постоянной толщине поясов. Исходные данные: [σ]=190 МПа; ρ=725 кг/м^3 ; D=21 м;H=15 м;h=1,5 м.

5 Задание №6

Нефть перекачивается по магистральному нефтепроводу. Построить в масштабе продольный профиль трассы. Определить потребность в насосных станциях и места их расположения, чтобы давление в трубах р не превышало допустимого. Подобрать толщину стенки трубопровода. Рассчитать силы, стремящиеся разорвать и срезать колено трубопровода, и необходимую реакцию опоры.

6 Задание №11

Рассчитать параметры свободной затопленной струи жидкости в четырех сечениях: при x'=0 (начальное сечение), x'=x_н (переходное сечение), x'=2x_н, x'=4x_н. Параметры определить для двух типов струи: плоской и круглой. Для плоской струи половина высоты отверстия b₀, а его ширина l₀=20b₀. Для круглой струи радиус отверстия r₀. Построить эпюры распределения скоростей в струе жидкости для указанных сечений.

7 Задание №12

Определить силовое воздействие круглой струи на плоскую твердую границу породы пласта для 2-х случаев: струя вытекает из отверстия долота перпендикулярно и под углом α к породе. Найти силу давления струи на породу в направлении действия струи и нормальную силу давления. Как изменятся силы, если к отверстию присоединить насадки: цилиндрический внешний и коноидальный.

Исходные данные:

Перепад давления Δp=0,12 МПа. Относительная плотность жидкости δ=1,22. Радиус r₀ или полувысота отверстия b₀=12 мм=r₀.
