Зачтено на максимальный балл

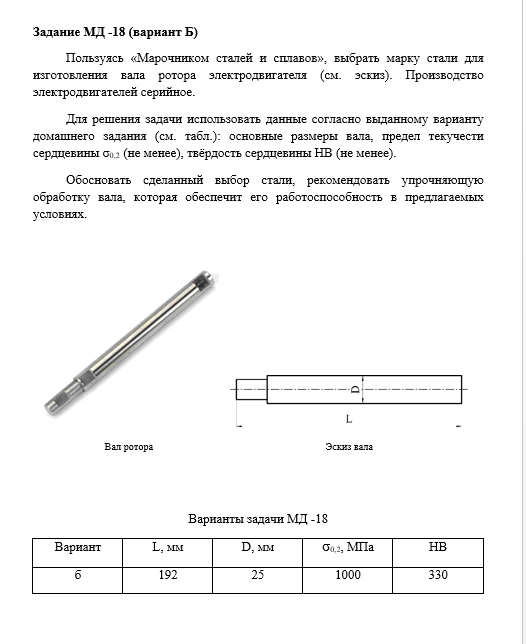

Задание МД -18 (вариант Б)
Пользуясь «Марочником сталей и сплавов » , выбрать марку стали для изготовления вала ротора электродвигателя (см. эскиз). Производство электродвигателей серийное.
Для решения задачи использовать данные согласно выданному варианту домашнего задания (см. табл.): основные размеры вала, предел текучести сердцевины σ_0,2 (не менее), твёрдость сердцевины HB (не менее).
Обосновать сделанный выбор стали, рекомендовать упрочняющую обработку вала, которая обеспечит его работоспособность в предлагаемых условиях.

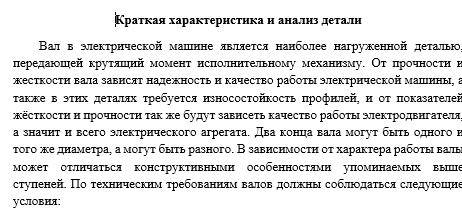

Вал в электрической машине является наиболее нагруженной деталью, передающей крутящий момент исполнительному механизму. От прочности и жесткости вала зависят надежность и качество работы электрической машины, а также в этих деталях требуется износостойкость профилей, и от показателей жёсткости и прочности так же будут зависеть качество работы электродвигателя, а значит и всего электрического агрегата. Два конца вала могут быть одного и того же диаметра, а могут быть разного. В зависимости от характера работы валы может отличаться конструктивными особенностями упоминаемых выше ступеней. По техническим требованиям валов должны соблюдаться следующие условия:

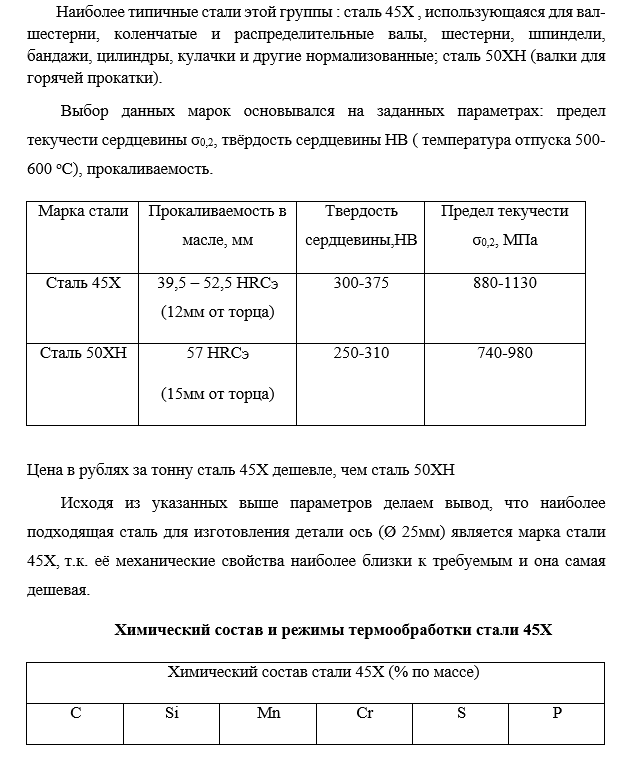

Материал изготовления – углеродистая сталь 45 либо сталь легированных марок с содержанием хрома, никеля и прочих, повышающих прочность и стойкость к нагрузкам элементов. Наиболее типичные стали этой группы : сталь 45X , использующаяся для вал-шестерни, коленчатые и распределительные валы, шестерни, шпиндели, бандажи, цилиндры, кулачки и другие нормализованные; сталь 50XH (валки для горячей прокатки).
Выбор данных марок основывался на заданных параметрах: предел текучести сердцевины σ_0,2, твёрдость сердцевины НВ ( температура отпуска 500-600 ^oC), прокаливаемость.
Обязательная нормализация заготовок валов в процессе термообработки;
· Особенно точно должны быть изготовлены ступени валов под подшипник. При изготовлении ступеней по 2-му классу точности сумма овальности и конусности должна быть не более половины допуска на изготовление.
Прочность
Износостойкость
