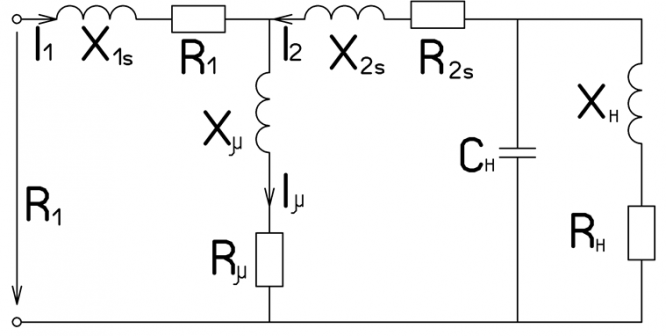

Схема замещения трансформатора, рис.3, имеет параметры:

-суммарное индуктивное сопротивление X_s=2,5 Ом;

- активное сопротивление первичной обмотки R₁=2,5 Ом;

- активное сопротивление вторичной обмотки R₂=0,03 Ом;

- реактивное сопротивление току намагничивания X_μ=1,5 кОм;

- активное сопротивление потерь в стали R_μ=0,4 кОм;

- проходная емкость: C_П=250 пФ;

- коэффициент трансформации: К_Т=4;

- напряжение питающей сети: U₁=127 В;

- частота первичного напряжения: f₁=0,5 кГц;

- номинальный ток нагрузки: I_2н=40 А;

- коэффициент мощности нагрузки: cosφ_н=0,8.

Определить:

- токи холостого хода I₁₀ и короткого замыкания I_1кз;

- напряжение нагрузки U_2н при номинальном токе I_2н;

- резонансные частоты на холостом ходу f_рх и под нагрузкой f_рн;

- коэффициент полезного действия η и коэффициент мощности трансформатора cosφ

при номинальном токе нагрузки;

- длительности переходных процессов пи включениях трансформатора на холостом х

ходу и под нагрузкой.
