Задача 2 . шифр СМП6.5

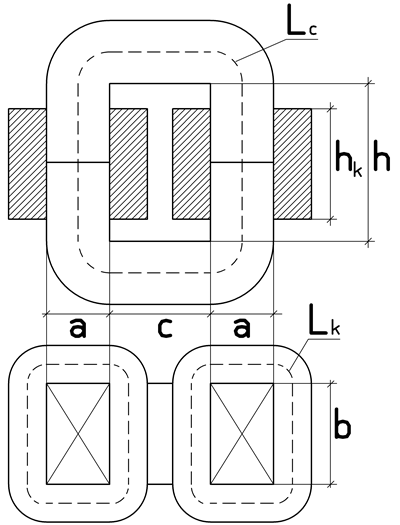

Определить показатели трансформатора, выполненного на стержневом магнитопроводе из двух сердечников типа ПЛ с размерами а = 20мм, в = 40мм,
с = 32мм, h = 50мм. Ввиду принудительного охлаждения заполнение окна неполное.

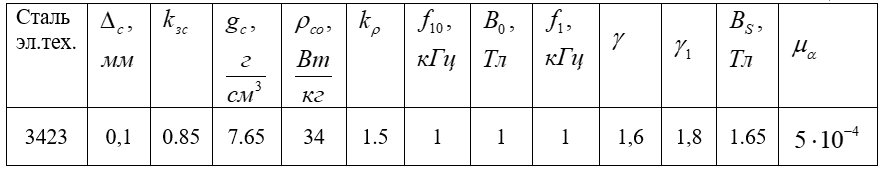

Материал сердечника и его параметры приведены в твбл.3
Таблица 3.
Трансформатор будет выполнен с медными обмотками для работы с частотой питающего напряжения f1, кГц = 1. Параметры обмоточного материала: удельное сопртивление при температуре нагрева 700С-; удельный вес gk, г/см3=8,8. Среднерасчетный коэффициент заполнения катушки сечениями проводников обмотки . Требуется определить:
- Геометрические показатели трансформатора: объем магнитопровода , объем катушки, поверхность охлаждения сердечников и катушек .
- Потери мощности в обмотках и сердечниках .
- среднюю плотность тока обмоток j и рабочую индукцию магнитопровода Вр, допустимые при номинальном нагреве трансформатора.
- Максимальную габаритную мощность Р1.
- Вес трансформатора иего удельное значение Эд на единицу мощности.
![]()
![]()
