Курсовая работа: Деревянные конструкции одноэтажного промышленного здания

Содержание

Реферат 3

Задание на курсовой проект 4

1. Выбор покрытия 5

2.1 Постоянная нагрузка. 7

2.2 Снеговая нагрузка. 8

2.3 Ветровая нагрузка. 8

2.4 Поправочные коэффициенты древесных материалов. 10

3. Расчет покрытия

3.1 Расчетные характеристики материалов. 11

3.2 Геометрические характеристики сечения панели. 11

3.3 Проверка панели на прочность. 12

3.4 Проверка верхней обшивки на прочность от сосредоточенной силы.. 13

3.5 Проверка верхней обшивки на прочность от полной распределенной нагрузки. 14

3.6 Проверка верхней обшивки на прочность от полной распределенной нагрузки. 14

3.7 Проверка клеевых соединений фанеры.. 15

3.8 Расчет панели на отрыв ветром.. 15

3.9 Проверка прогиба панели. 16

4. Статический расчет несущих конструкций 18

5. Конструктивный расчет фермы

5.1 Расчетные характеристики материалов. 31

5.2 Проверка сечения верхнего пояса фермы.. 31

5.3 Проверка сечения нижнего пояса фермы.. 34

5.4 Проверка сечения стойки. 35

5.5 Проектирование узлов фермы.. 37

5.6 Связи жесткости. 38

6. Средства защиты элементов конструкции 46

Заключение 47

Список использованной литературы48

Реферат

Информационные сведения об объёме пояснительной записки:

• Количество страниц
• Количество рисунков
• Количество таблиц
• Используемые источники

Выполнение курсового проекта имеет целью закрепления и углубление теоретического материала, практическое применение полученных знания для самостоятельного решения конкретной инженерной задачи.

Задачи курсового проекта: спроектировать плиту перекрытия и несущие элементы каркаса одноэтажного здания, выполнить рабочие чертежи.

Задание на курсовой проект

К проектированию принимается одноэтажное однопролетное промышленное здание из деревянного каркаса.

• Длина здания L = 78 м
• Пролет здания B = 30 м
• Район строительства г. Нижний Тагил
• Шаг строительных конструкций l = 3 м
• Высота колонны h = 6 м
• Условия эксплуатации – 3
• Порода древесины – Осина
• Сорт древесины - 2 сорт
• Тип конструкции – Тип 11

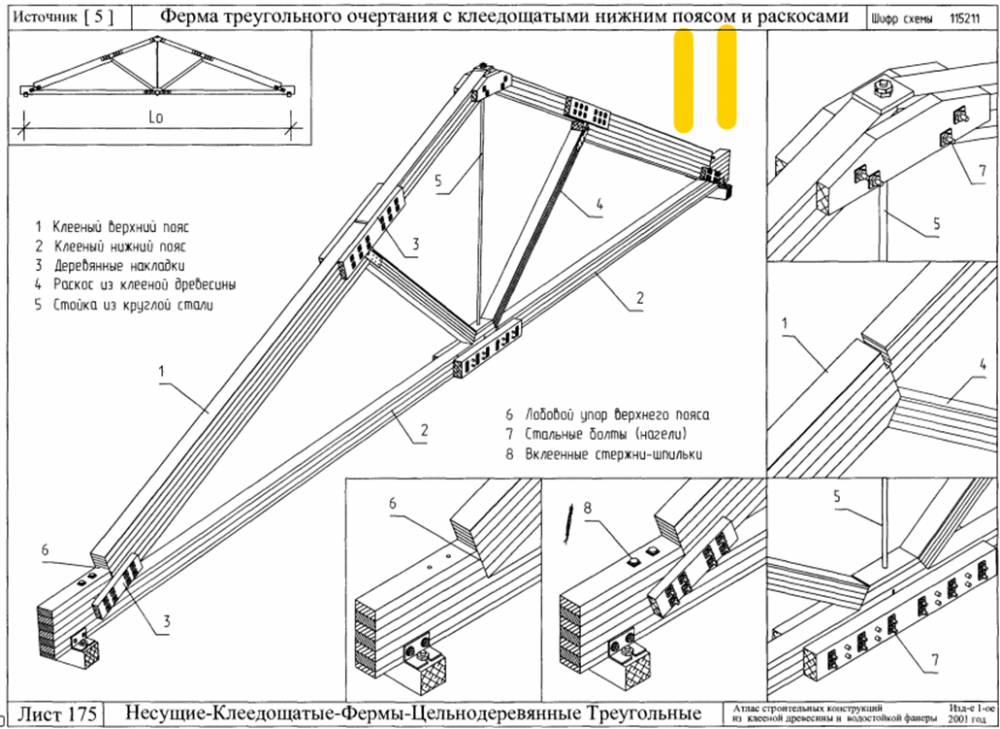

Рисунок 1 – Общий вид стропильной конструкции
