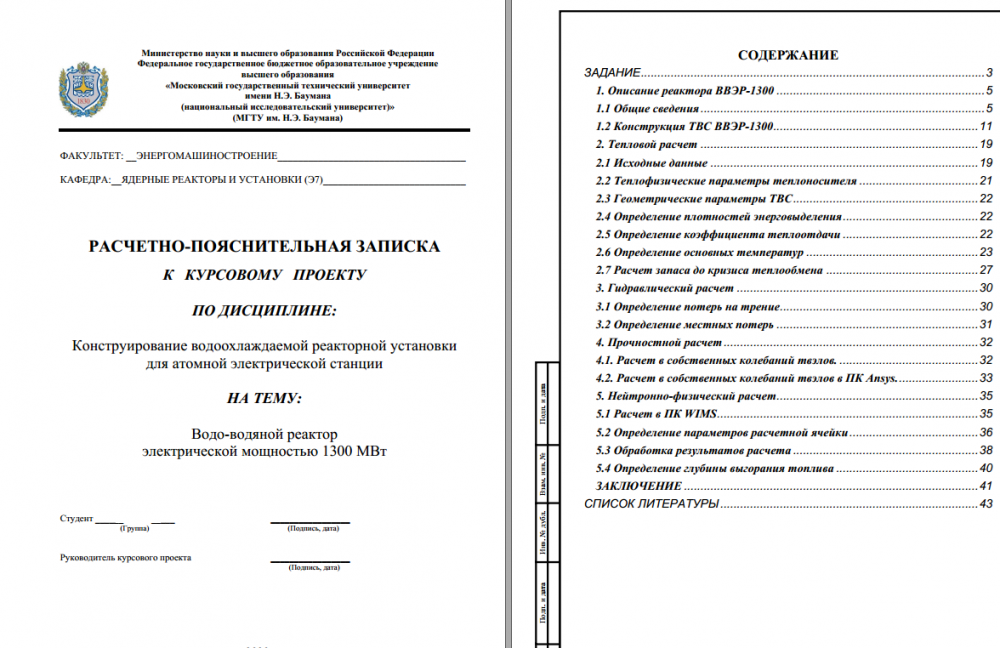

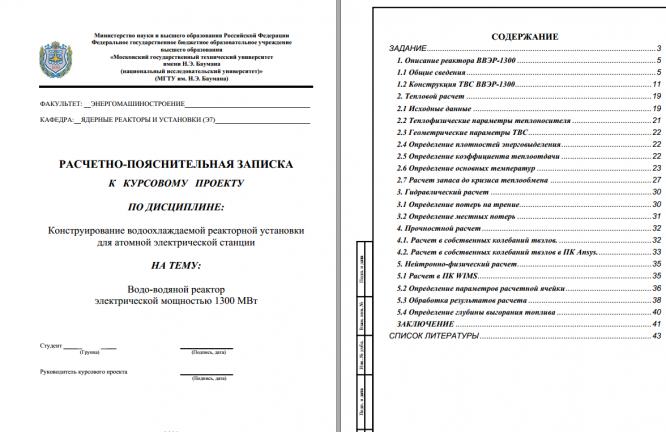

Курсовая работа: Водо-водяной реактор электрической мощностью 1300 МВт
-41%
Описание

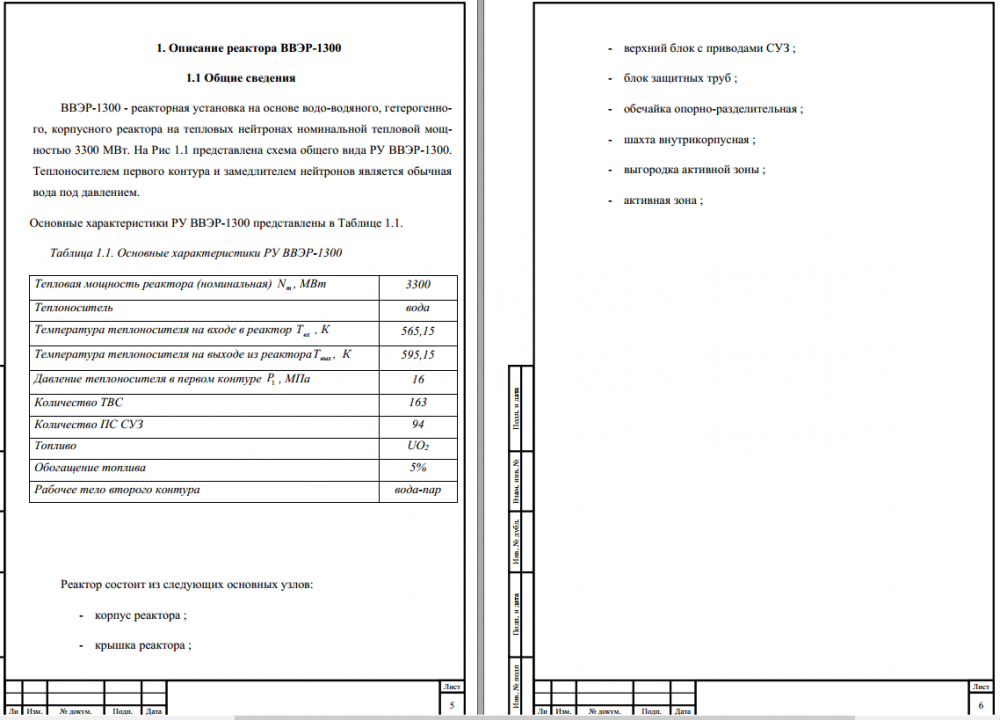

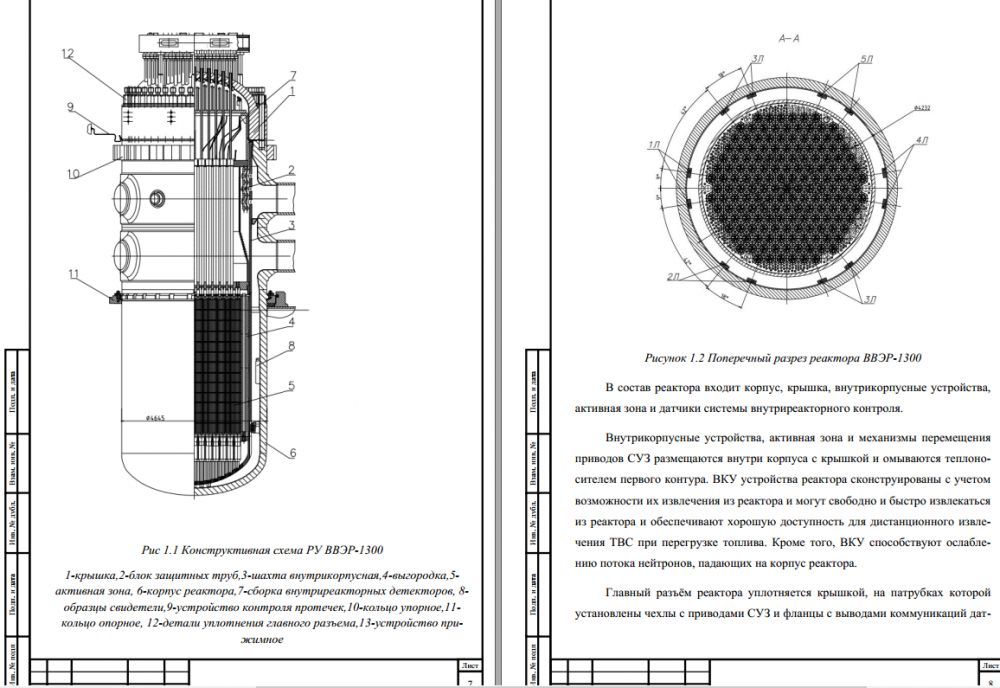

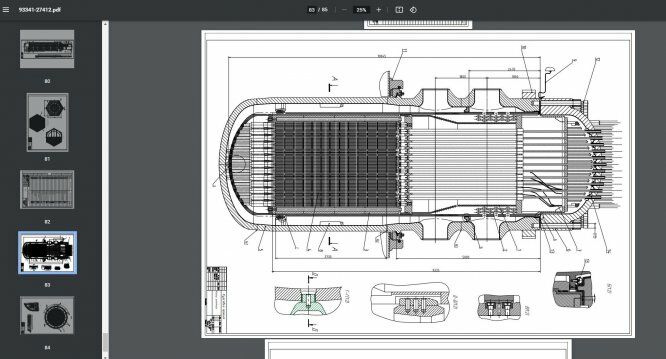

| РПЗ и Листы ВВЕДЕНИЕ Целью данного курсового проекта является разработка конструкции реак тора ВВЭР-1300 . Реактор ВВЭР-1300 предназначен для получения и преобразования энер гии деления ядерного топлива в тепловую и передачи ее теплоносителю перво го контура двухконтурной реакторной установки энергоблока АЭС. Курсовой проект включает в себя: • Разработку чертежей общего вида ТВС; • Разработку чертежей общего вида реактора; • Нейтронно-физическое обоснование реактора; • Тепловое обоснование реактора; • Гидравлическое обоснование реактора; • Прочностное обоснование реактора; ВВЭР-1300 - реакторная установка на основе водо-водяного, гетерогенного, корпусного реактора на тепловых нейтронах номинальной тепловой мощностью 3300 МВт. На Рис 1.1 представлена схема общего вида РУ ВВЭР-1300. Теплоносителем первого контура и замедлителем нейтронов является обычная вода под давлением. В состав реактора входит корпус, крышка, внутрикорпусные устройства, активная зона и датчики системы внутриреакторного контроля. Внутрикорпусные устройства, активная зона и механизмы перемещения приводов СУЗ размещаются внутри корпуса с крышкой и омываются теплоносителем первого контура. ВКУ устройства реактора сконструированы с учетом возможности их извлечения из реактора и могут свободно и быстро извлекаться из реактора и обеспечивают хорошую доступность для дистанционного извлечения ТВС при перегрузке топлива. Кроме того, ВКУ способствуют ослаблению потока нейтронов, падающих на корпус реактора. Главный разъём реактора уплотняется крышкой, на патрубках которой установлены чехлы с приводами СУЗ и фланцы с выводами коммуникаций датчиков системы ВРК. Крышка и чехлы с приводами СУЗ входят в состав верхнего блока. На торце фланца крышки имеется кольцевой выступ, который входит в кольцевую проточку на фланце корпуса. Уплотнение главного разъёма реактора обеспечивается за счет усилия 54 шпилек. Плотность главного разъёма реактора обеспечивается за счет контакта двух сминаемых никелевых прокладок с уплот-нительной поверхностью крышки и корпуса. Все внутренние поверхности корпуса, включая опорную поверхность фланца и поверхности патрубков, имеют антикоррозионную наплавку. Шахта предназначена для разделения входного и выходного потоков теплоносителя, защиты корпуса от ионизирующих излучений и размещения в ней элементов активной зоны. Шахта представляет собой цилиндрическую обечайку с фланцем для крепления к опорно-разделительной обечайке. Шахта воспринимает весовые нагрузки от ТВС, выгородки и блока защитных труб, а также воспринимает усилие от пружин ТВС и прижимного устройства, от перепада давления и гидродинамическое воздействие потока теплоносителя. Фланец шахты внутрикорпусной опирается на фланец корпуса. Шахта центрируется в корпусе и удерживается от поперечных перемещений нижними и верхними шпонками, приваренными к корпусу. В средней (по высоте) части шахта центрируется и удерживается от вибрации разделительным кольцом, расположенным между входными и выходными патрубками Ду850. Шахта внутрикорпусная имеет эллиптическое днище, на котором закреплены опорные стаканы, установленные под каждой ТВС на координатах ячеек активной зоны. Днище шахты и опоры имеют отверстия для прохода теплоносителя в ТВС. К нижней части шахты крепится опорная плита активной зоны. В опорной плите предусмотрены 163 гнездовых отверстий под хвостовики ТВС. Опоры днища шахты обеспечивают также равномерное распределение нагрузки от |

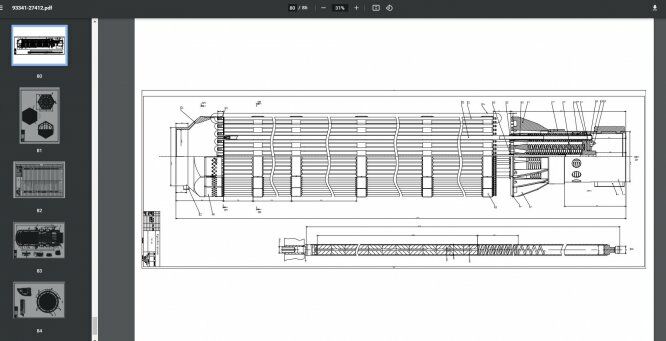

1.2 Конструкция ТВС ВВЭР-1300 Активная зона реактора набирается из 163 шестигранных кассет (Рис 1.2). Комплекс кассет предназначен для генерирования тепловой энергии, обеспечения теплосъема и управления процессом энерговыделения в активной зоне и в общем случае представляет собой совокупность ТВС , ПС СУЗ и пучков СВП, предназначенных для выполнения в активной зоне реактора взаимосвязанных эксплуатационных функций. Основной частью комплекса кассет являются тепловыделяющие сборки. ТВС предназначена для генерирования тепловой энергии и передачи ее потоку теплоносителя в активной зоне реактора. ТВС осуществляет дистанционирование тепловыделяющих элементов, формирует поток теплоносителя вблизи элементов, обеспечивая необходимое охлаждение, а также обеспечивает механическую целостность сборки твэлов, препятствует возникновению и распространению локальной аварии, связанной с уменьшением потока теплоносителя в отдельные ячейки и разрушением части твэлов
Файлы условия, демо
Характеристики курсовой работы
Учебное заведение
МГТУ им. Н.Э.БауманаПросмотров
26
Размер
8,69 Mb
Список файлов
Водо-водяной реактор электрической мощностью 1300 МВт.pdf
