Вопросы/задания к контрольной работе: Моделирование цепей переменного тока

Задание на контрольную работу

Задание 1.

Исследование свойств последовательной электрической цепи.

1) Составить электрическую цепь согласно рисунку 1, содержащую в себе последовательно соединенные источник переменного напряжения, индуктивность и активное сопротивление с параметрами, согласно варианту (см. таблица 1).

Таблица 1 – Исходные данные для задания 1

Снять осциллограммы напряжения на элементах цепи и тока, протекающего через них. Рассчитать токи и напряжения.

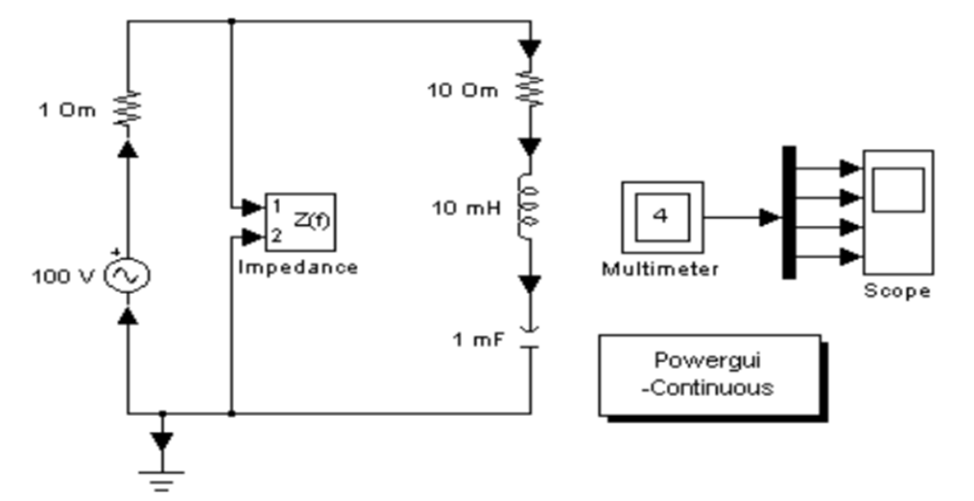

Рисунок 1 – Исследуемая последовательная электрическая цепь

2) Измерить активную и реактивную мощности. Рассчитать активную, реактивную и полную мощности. Сравнить расчетные и экспериментальные результаты.

3) Повторить предыдущие опыты, но индуктивность заменить конденсатором и провести аналогичные измерения

Задание 2.

Исследование свойств параллельной электрической цепи.

1) Составить электрическую цепь согласно рисунку 2 с параметрами, согласно варианту (см. таблица 2).

Таблица 2 – Исходные данные для задания 2

Измерить напряжения и токи в цепи (установить измерители напряжения и тока или настроить мультиметр), а также угол сдвига фаз на индуктивности

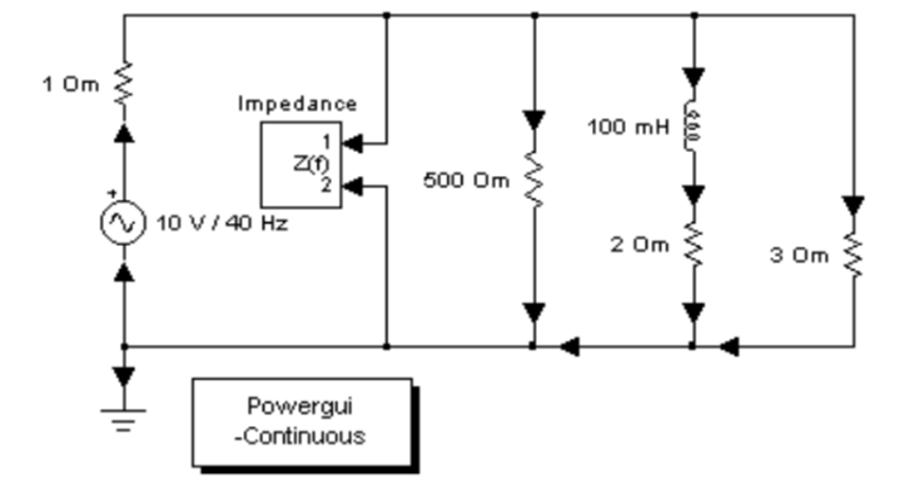

Рисунок 2 – Исследуемая параллельная электрическая цепь

2) Повторить опыт, но индуктивность заменить конденсатором и провести аналогичные измерения.

3) Провести опыт с параллельным соединением конденсатора и индуктивности. Опыт по определению резонанса токов проводится по схеме, изображенной на рисунке 3.

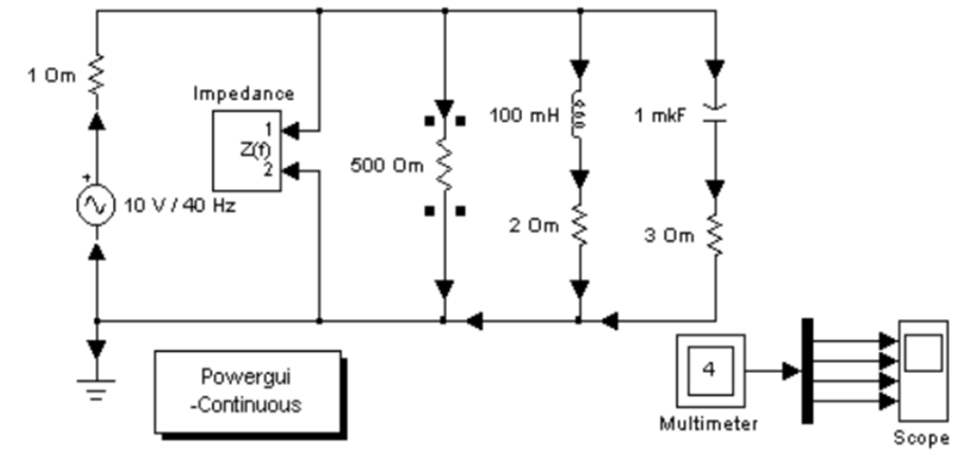

Рисунок 3 – Исследуемая параллельная электрическая цепь

Задание 3.

Исследование свойств трёхфазной электрической цепи.

1) Создать схему трехфазной сети по схеме на рисунке 4 с источниками

согласно варианту, которые включены "звездой"(см. таблица 3).

Таблица 3 – Исходные данные для задания 3

Измерить линейные напряжения между каждой парой фаз (UAВ, UBС, UСА), а также фазовые углы между напряжениями UA и UAВ, UВ и UВС, UС и UСА.

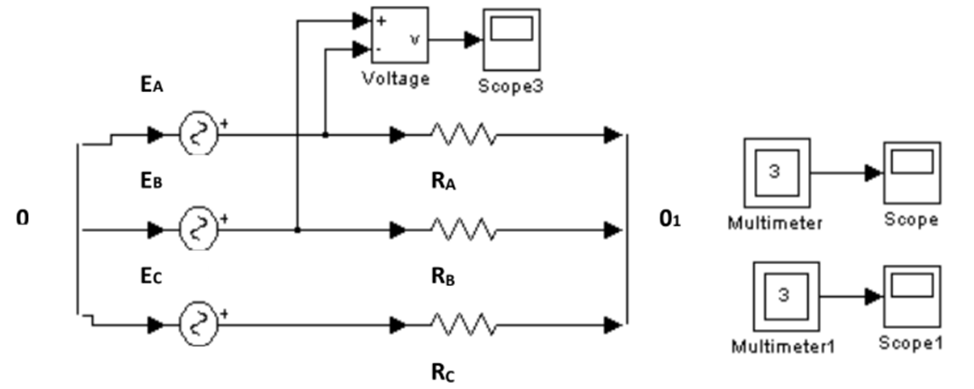

Рисунок 4 – Исследуемая электрическая цепь

2. Создать трехфазную нагрузку с сопротивлениями согласно варианту, соединить их «звездой» и присоединить к соответствующим фазам трехфазного источника питания. Измерить токи в каждой фазе нагрузки; фазные углы между соответствующими фазными напряжениями и токами.

3. Для cos φ, который выбран согласно варианту, вычислить величину реактивного сопротивления, а потом – величины индуктивностей для заданной частоты. Рассчитанные таким путем индуктивности включить в схему последовательно с сопротивлениями R_А, R_В, R_С.

4. Измерить фазные углы между фазными напряжениями и токами. Установить соответствие между экспериментальными и расчетными данными.

5. «Звезду» сопротивлений, согласно правилам эквивалентного преобразования «звезды» в «треугольник», преобразовать в «треугольник» сопротивлений и собрать схему, которая приведена на рисунке 5. Измерить линейные токи в каждой из фаз с помощью измерителей тока и токи межфазной нагрузки с помощью мультиметра. Вычислить соответствие между фазными и линейными напряжениями. Сравнить с расчетными данными.

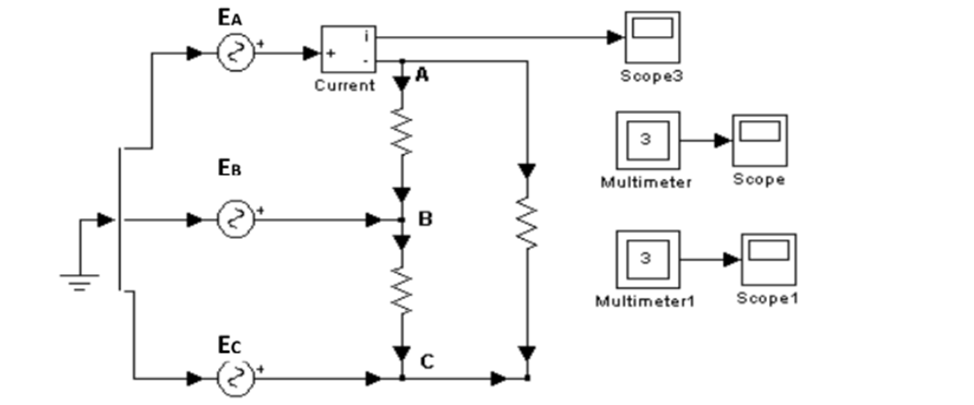

Рисунок 5 – Исследуемая электрическая цепь
