Для электрической схемы по заданным в таблице 2 сопротивлениям и ЭДС выполнить следующее: 1. Составить систему уравнений по законам Кирхгофа в матричной форме и определить все неизвестные токи в ветвях. 2. Составить баланс мощнос
Описание

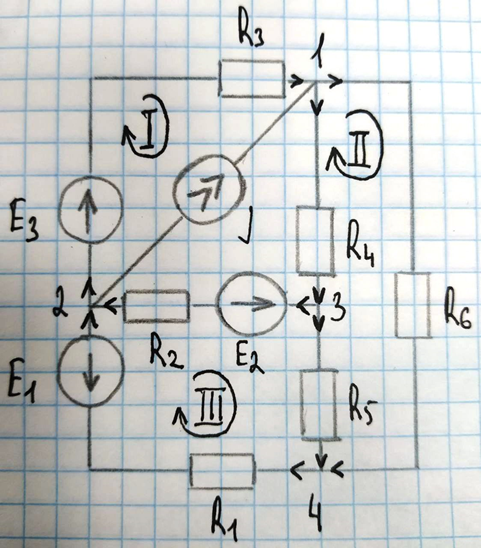

Для электрической схемы по заданным в таблице 2 сопротивлениям и ЭДС выполнить следующее:
1. Составить систему уравнений по законам Кирхгофа в матричной форме
и определить все неизвестные токи в ветвях.
2. Составить баланс мощности для заданной схемы.
3. Определить токи в ветвях заданной схемы методом контурных токов. Найденные значения токов сравнить с полученными в п. 1.
4. Построить в масштабе потенциальную диаграмму для внешнего контура.
Таблица 2 – Исходные данные к задаче
E1, B | E2, B | E3, B | J, A | r1, Ом | r2, Ом | r3, Ом | r4, Ом | r5, Ом | r6, Ом |
6 | 20 | 4 | 1 | 4 | 6 | 4 | 4 | 3 | 3 |
