Для заданной электрической цепи по заданным в таблице 1 сопротивлениям и ЭДС выполнить следующее: Произвольно задавшись направлением тока, протекающего через каждый элемент цепи, и направлением обхода контуров составить систему уравнений, необходимы
Описание

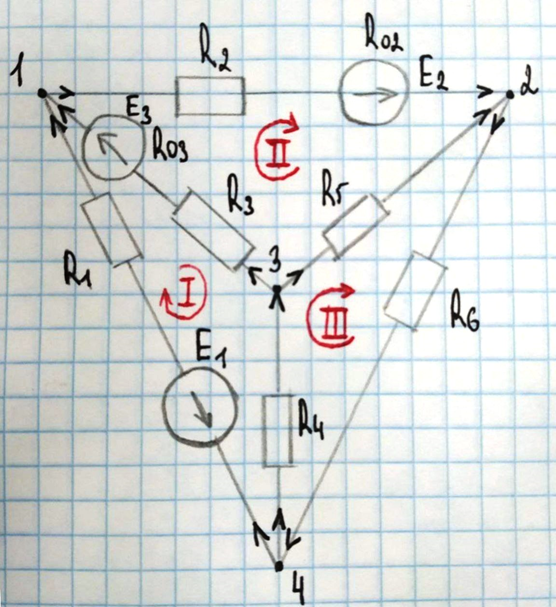

Для заданной электрической цепи по заданным в таблице 1 сопротивлениям и ЭДС выполнить следующее:
- Произвольно задавшись направлением тока, протекающего через каждый элемент цепи, и направлением обхода контуров составить систему уравнений, необходимых для определения токов по первому и второму законам Кирхгофа.
- Преобразовать исходную трехконтурную схему в двухконтурную, заменив «треугольник» сопротивлений эквивалентной «звездой».
- Для двухконтурной схемы составить систему уравнений для расчета токов, используя законы Кирхгофа. Рассчитать эти токи.
- Используя данные значения токов, рассчитать все токи, протекающие через каждый элемент цепи в трехконтурной схеме.
- Изобразить исходную трехконтурную схему и, задав направления контурных токов, составить уравнения по методу контурных токов.
- Используя значения контурных токов, определить токи, протекающие через каждый элемент цепи.
- Составить баланс мощностей для заданной схемы.
Таблица 1 − Исходные данные к задаче
№ | E1, В | E2, В | E3, В | R01, Ом | R02, Ом | R03, Ом | R1, Ом | R2, Ом | R3, Ом | R4, Ом | R5, Ом | R6, Ом |
20 | 12 | 48 | 6 | - | 0,4 | 0,4 | 2,5 | 1 | 4 | 15 | 2 | 2 |
Характеристики решённой задачи
Учебное заведение
УИ ГАНомер задания
Вариант
Программы
Просмотров
10
Качество
Идеальное компьютерное
Размер
474,32 Kb
Список файлов
Задача.docx
drawing
09 апреля 2024 в 15:44
