Курсовая работа: Трехмерное моделирование и оформление конструкторской документации в системе КОМПАС
Описание
Вариант 09
СОДЕРЖАНИЕ
1 2 3 4 5 6 7 8 9 | Введение……………………………………………………………………… Исходное задание……………………………………………………………. Насос. Сборочный чертѐж и его спецификация…………………………… Соединение болтовое. Сборочный чертѐж и его спецификация…………. Корпус. Чертѐж………………………………………………………………. Фланец. Чертѐж …………………………………………………………....... Прокладка. Чертѐж ………….………………………………………………. Заключение………………………………………………………………….... Список использованных источников………………………………………. | 3 4 5 8 11 12 13 14 15 |
ВВЕДЕНИЕ
В данной работе надо было выполнить трѐхмерное моделирование и оформление конструкторской документации в системе КОМПАС-3D v.18 для насоса с использованием стандартных изделий в соответствии с требованиями государственных стандартов.
Насос – гидравлическая машина, преобразующая механическую энергию приводного двигателя или мускульную энергию (в ручных насосах) в энергию потока жидкости, служащую для перемещения и создания напора жидкостей всех видов, механической смеси жидкости с твѐрдыми и коллоидными веществами или сжиженных газов. Разность давлений жидкости на выходе из насоса и присоединѐнном трубопроводе обуславливает еѐ перемещение.

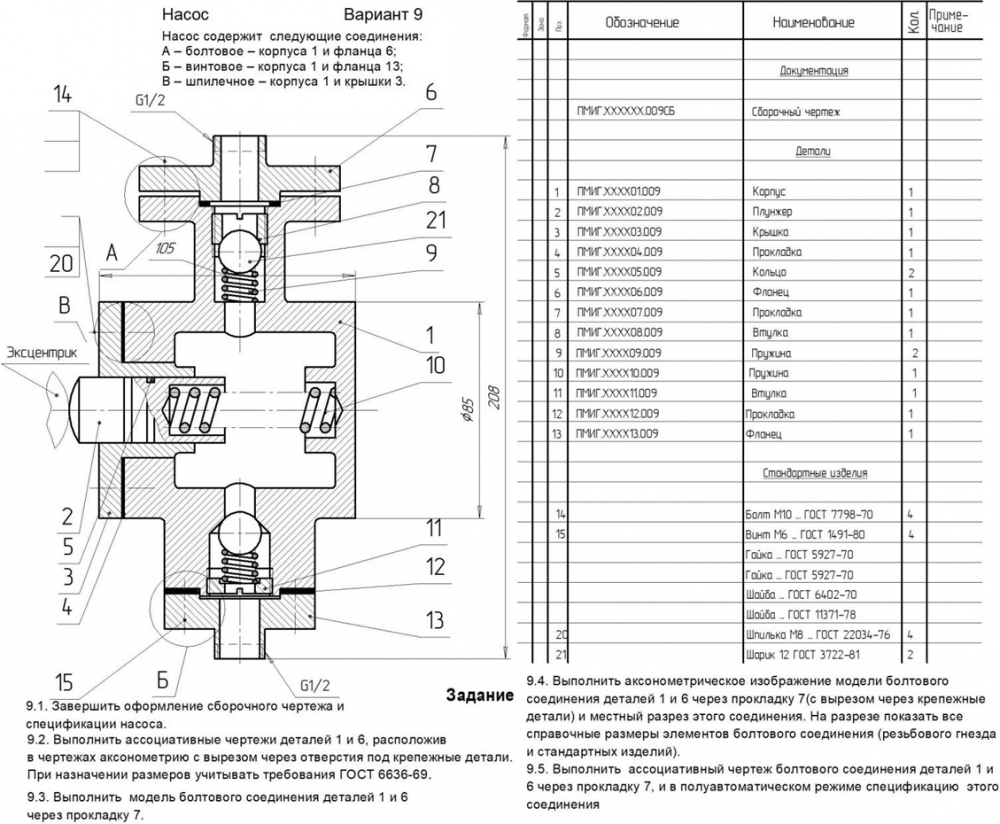

ИСХОДНОЕ ЗАДАНИЕ
